信号连接图
信号连接图
通过信号连接图功能，将模型端口与外部设备的数据端口进行连线，连线两端会自动生成相同的信号索引，完成信号从外部设备数据与模型端口的连接。

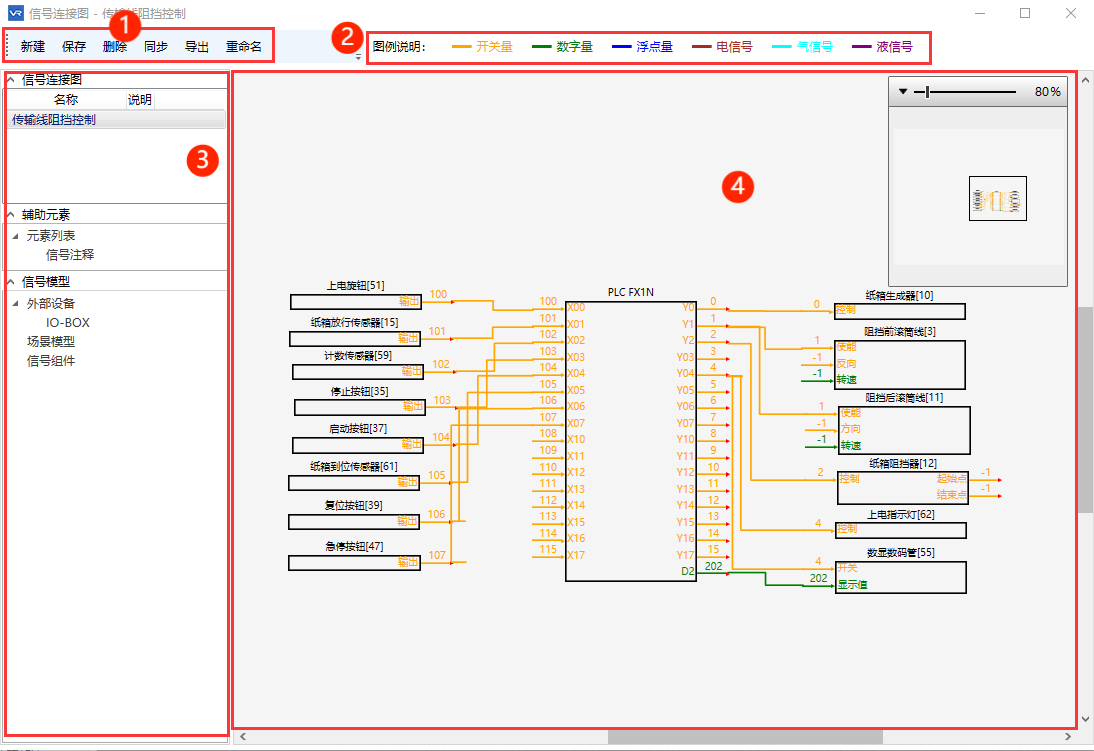

1.信号连接图画布介绍
1-功能按键栏；2-图例说明；3-信号连接图、辅助元素、信号模型；4-画布；
- 功能按键栏
- 新建：新建信号连接图
- 保存：保存所有信号连接图
- 删除：删除当前选择的单个信号连接图
- 同步：将信号连接图的信号索引同步到场景模型的端口上
- 导出：导出信号连接图，形成表格
- 重命名：信号连接图重命名
- 图例说明
标明了信号连接图画布连线不同的颜色代表的信息不同；
- 信号连接图、辅助元素、信号模型
- 信号连接图：所有的信号连接图栏目位置
- 辅助元素：目前只有信号注释一个功能，拖动到画布中，可以文字注释画布信息
- 信号模型：外部设备-所有数据映射添加的设备都会在这里显示，可以拖动到画布中进行信号连接，场景模型-场景中的动作模型（端口），可以拖动到到画布中进行信号连接，信号组件-在组件管理中添加的一些逻辑处理，可以拖动到到画布中进行信号连接。
2.链接一个电路图
- 创建信号连接图

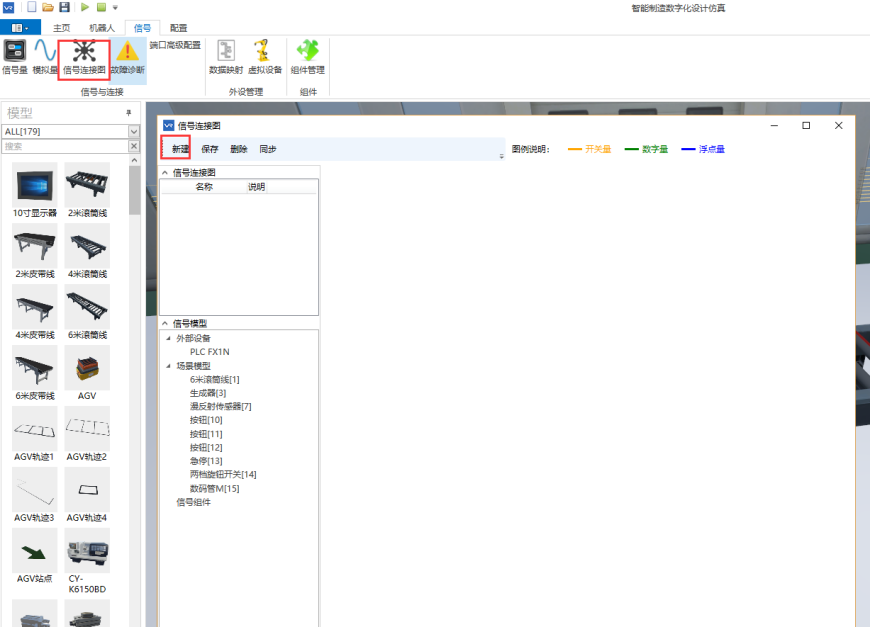

鼠标左键点击工具栏“信号连接图”图标，弹出如下图框，左键点击新建。
- 注意：场景中的所有器件都有对应符号
- 输入信号连接图名称，点击确认，如下图：

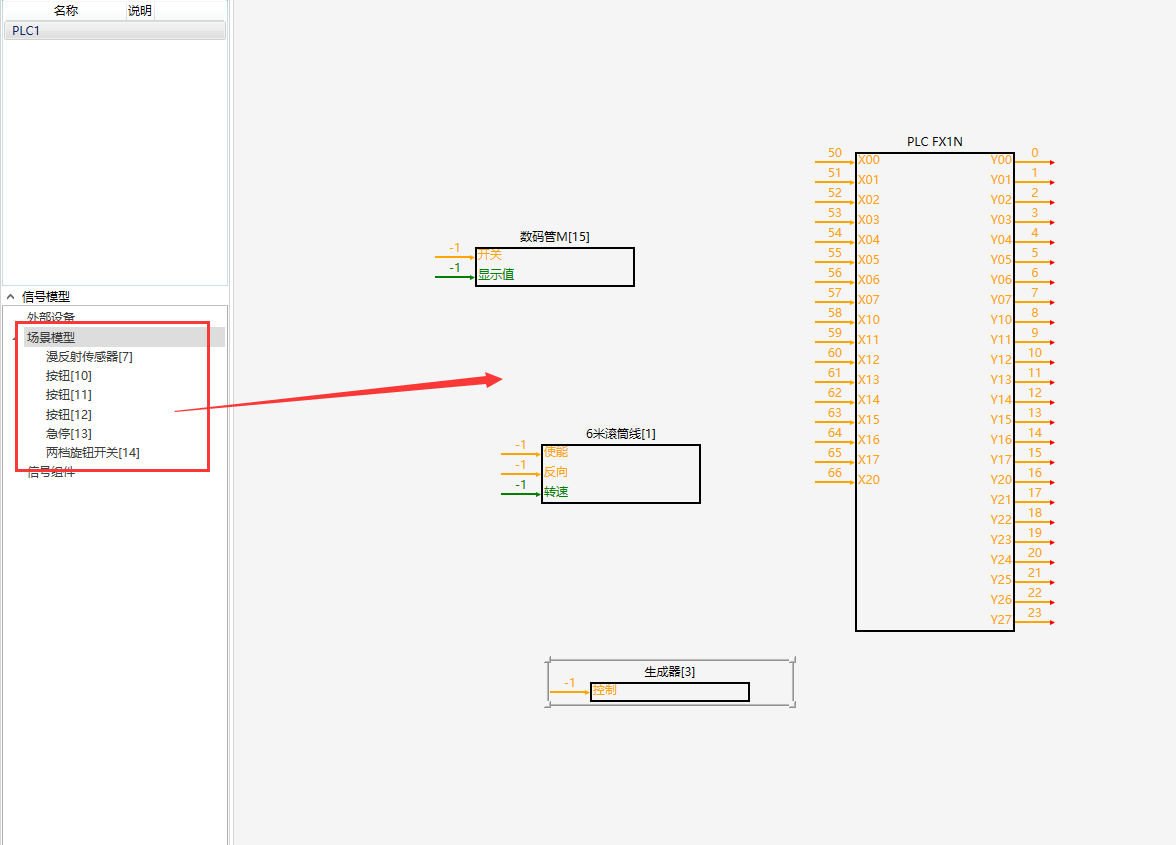

- 将左边“信号模型”栏里的模型一一拖拽到右侧，如下图：

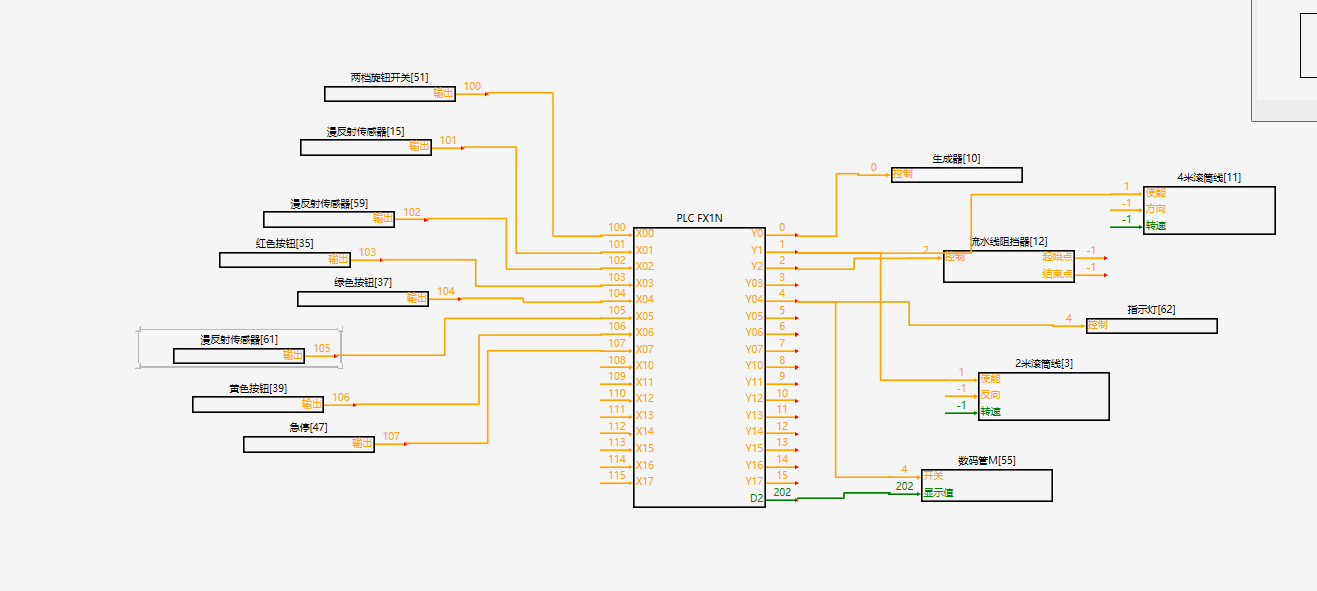

- 将模型上需要使用的端口，与PLC相连，如下图：
备注：模型上未用到的端口默认为“-1”，表示“未被设置状态”。
- 技巧
有时外部设备的数据给到SFB还需要特殊处理，如计算、转换、定时、与或非等操作，需要用到“组件管理”功能。
组件管理使用步骤：

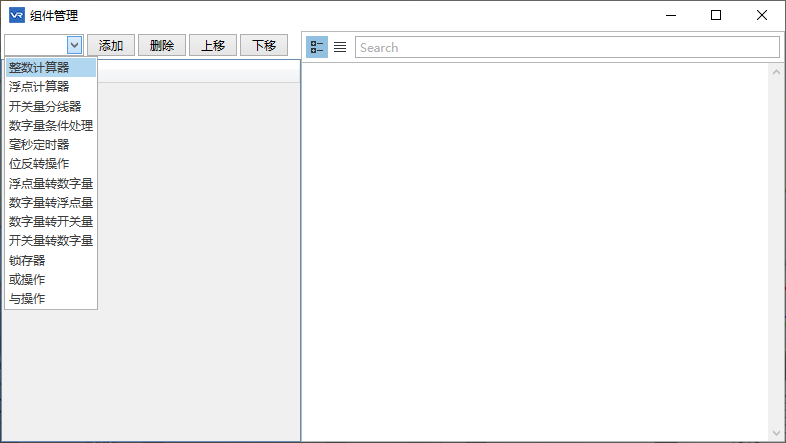

- 通过SFB的菜单【信号】-【组件管理】打开组件管理窗口，添加组件用于数据处理，如下图：
- 选择要应用的组件点击【添加】，添加组件，将自动在窗口右侧生成列表，点击选择组件，右侧窗口可以对组件的属性进行修改，根据端口索引参照法可以手动输入填写组件各个端口的索引。

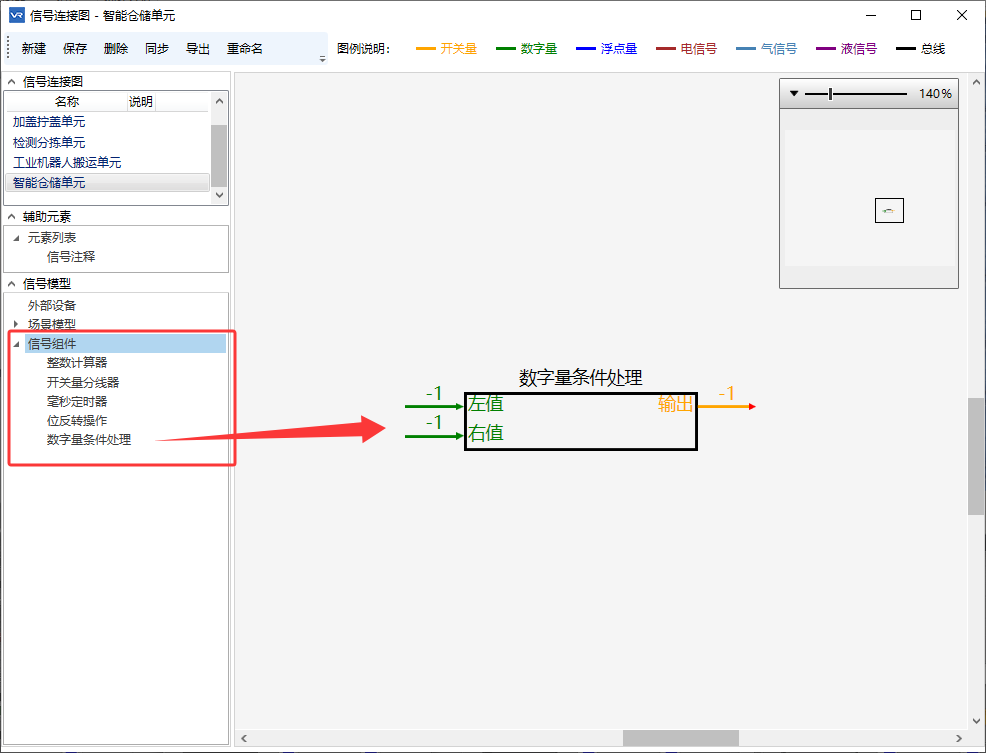

- 组件添加完成后，点击打开信号连接图，在窗口左侧【信号组件】分类下将显示本工程添加的所以组件，根据2D连线图连接（信号连接图）可以拖动到画布中使用。
3.导出信号IO表

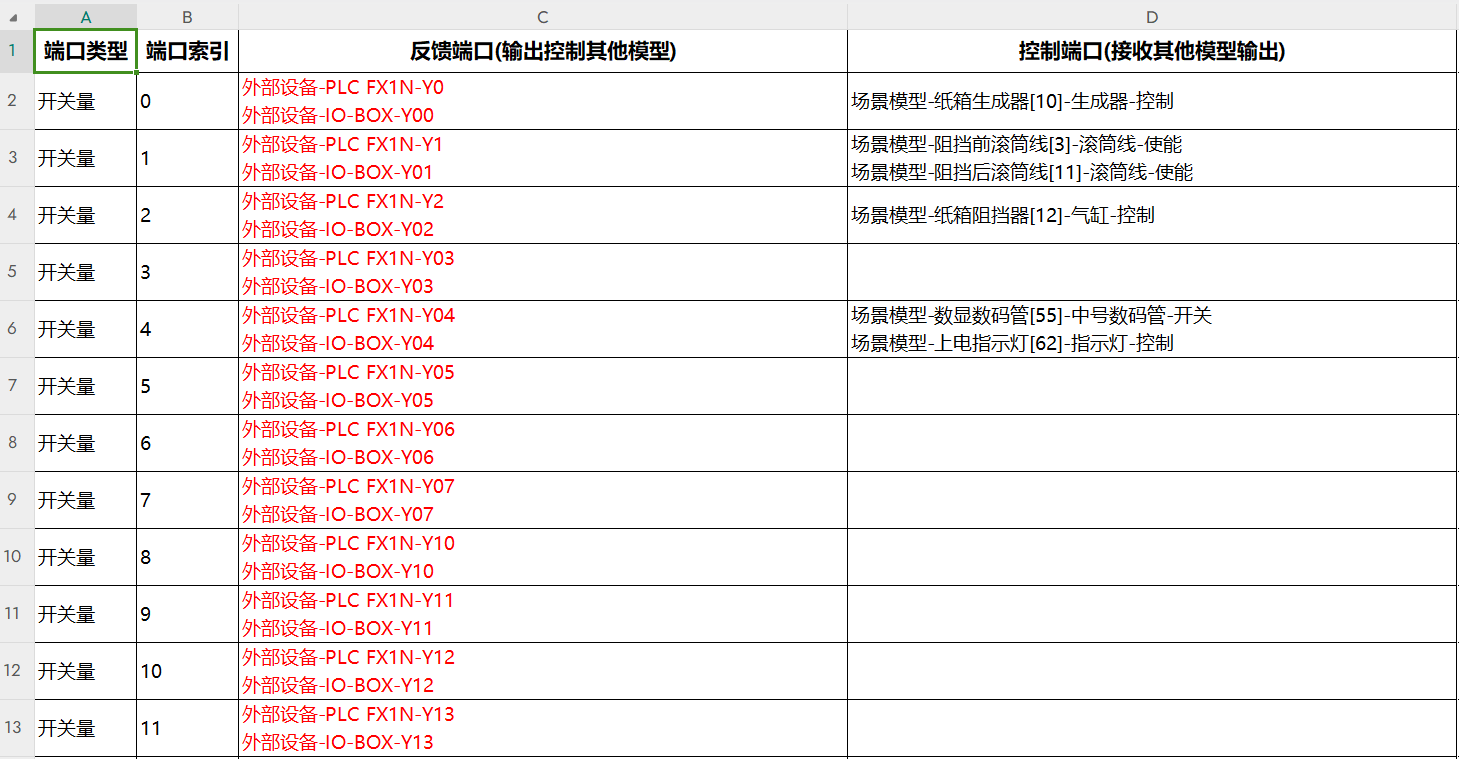

点击“导出”选择导出路径，并命名导出表格名字，将信号连接图导出成为一个信号连接信息表-如图
备注：反馈端口标红色，表示场景中使用的信号索引号，有重复，需修改为不重复的数字。
