控制器信号映射功能可以让用户将仿真环境中的控制器模型（如PLC模型）信号映射给外部设备（如PLC模拟器），从而实现在SFB软件内部给控制器模型接线，而外部设备也能实时读取发送信号控制场景中的控制器模型进行动作。

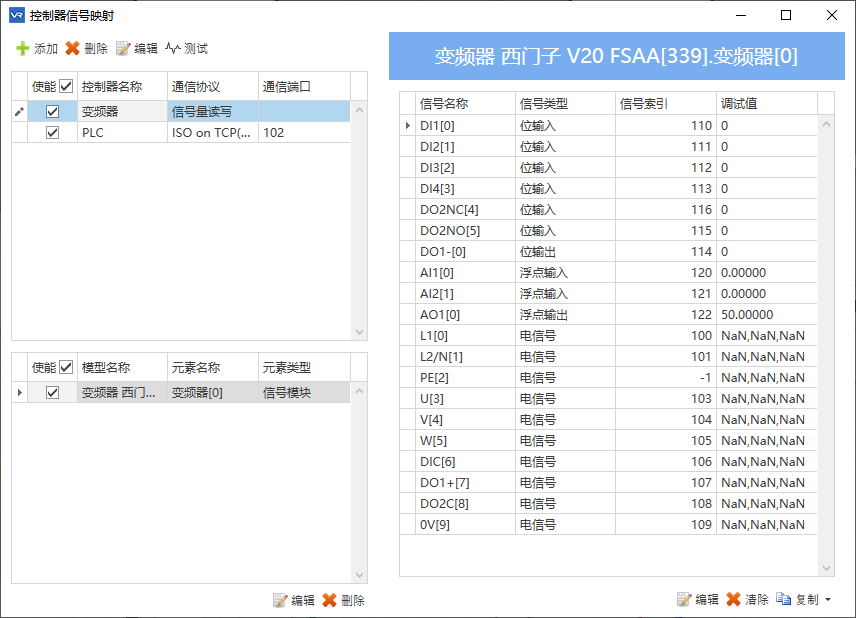

- 【菜单栏】-【信号】-【控制映射】打开控制器信号映射窗口。

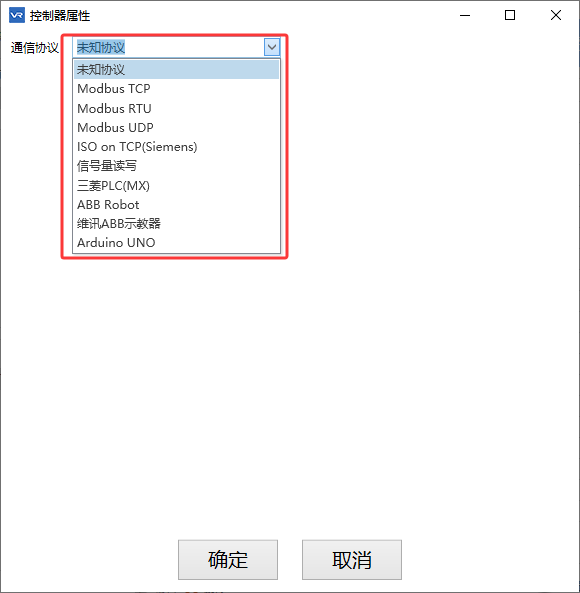

- 点击控制信号映射窗口上方的【添加】，添加控制器，选择【通讯协议】，如下图：

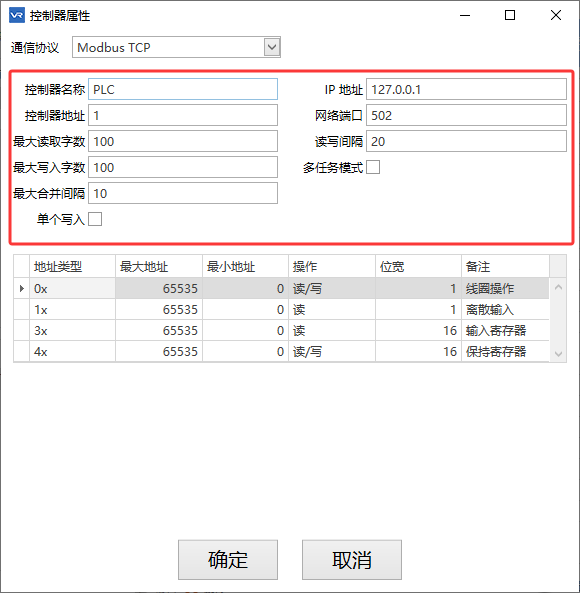

- 填写控制器设备的通讯信息，注意不同的协议要填写的通讯参数不同，这里我以ModbusTCP协议为例，如下图：

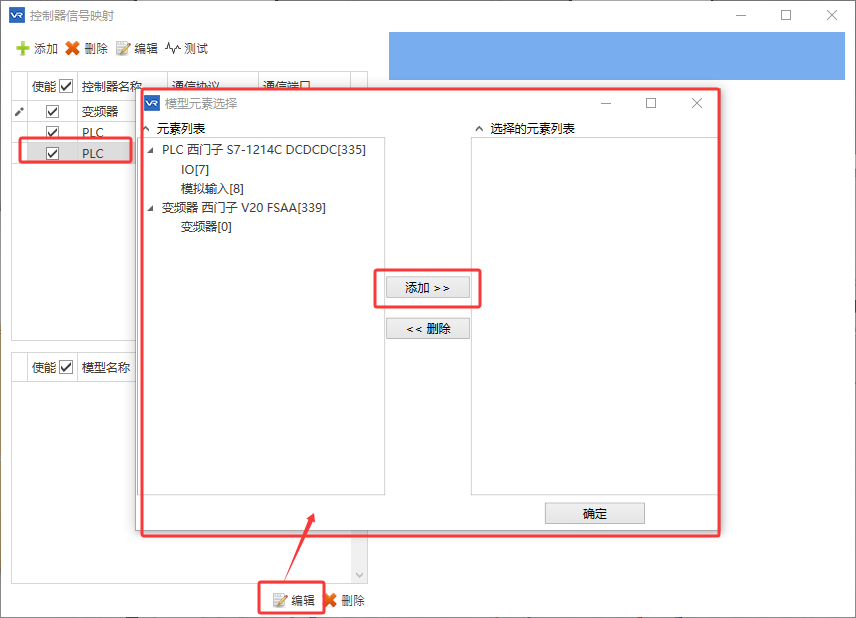

- 单击选中刚刚添加的控制器，点击控制信号映射窗口下方的【编辑】，在右侧元素列表中【添加】对应的模型到“选择的元素列表”中，最后点击【确定】，如下图：

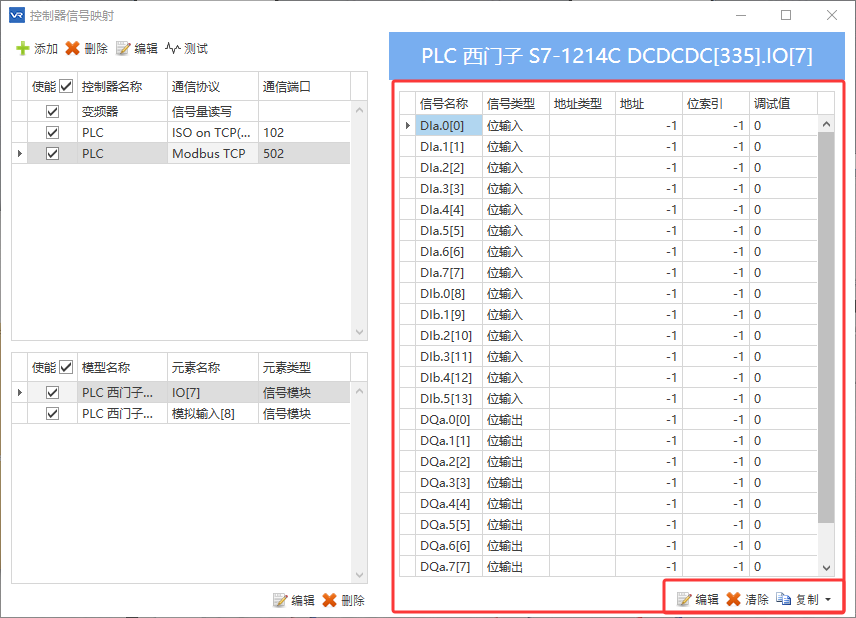

- 选中“控制器设备”就可以查看到这个控制器设备中包含的数据了，点击右下方的“编辑”、“清除”、“复制”可以对右侧生成的数据列表进行操作。

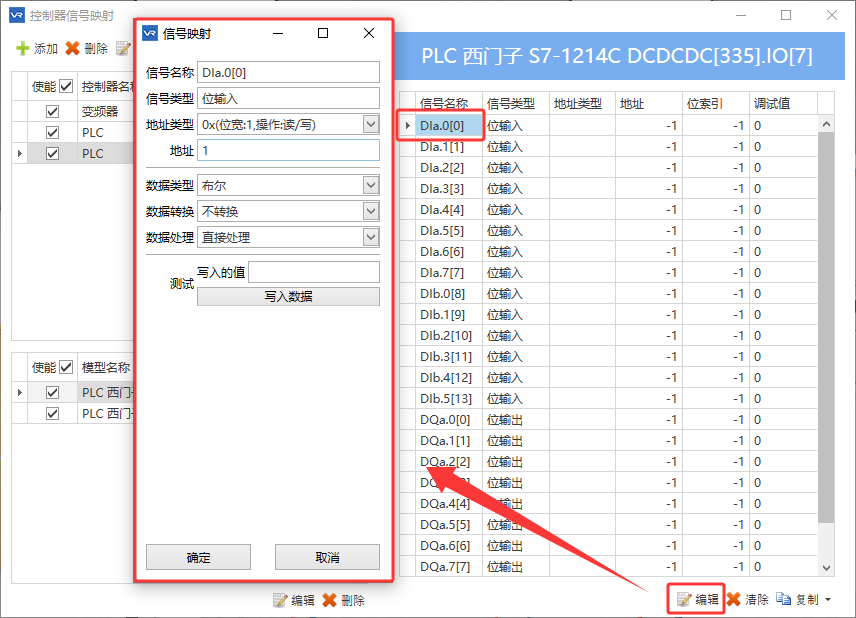

- 选中数据行点击【编辑】，打开数据的信号映射窗口，详细填写通讯数据的地址信息，完成数据映射条件。
按上述方法将所有的数据地址填写完成即可。
