虚实信号转化模块(IOBOX)​

IOBOX是一款硬件接口设备，它专门用于将仿真软件中的虚拟信号转换为实际的电信号，以实现仿真环境与物理设备之间的交互。IOBOX作为桥梁，连接了仿真世界与现实世界，使得在SFB仿真软件中生成的虚拟信号能够被实际的物理设备所接收，同时也能将物理设备的反馈信号输入到仿真软件中。支持电平信号、模拟信号、脉冲信号。主要参数：

  • 数字量采集口：16入16出；
  • 模拟量采集口：2入2出；
  • 其它：6路伺服轴控制；
  • 上联接口：网口，ModbusTCP协议；
  • 管理口：RS232，配置IP地址；

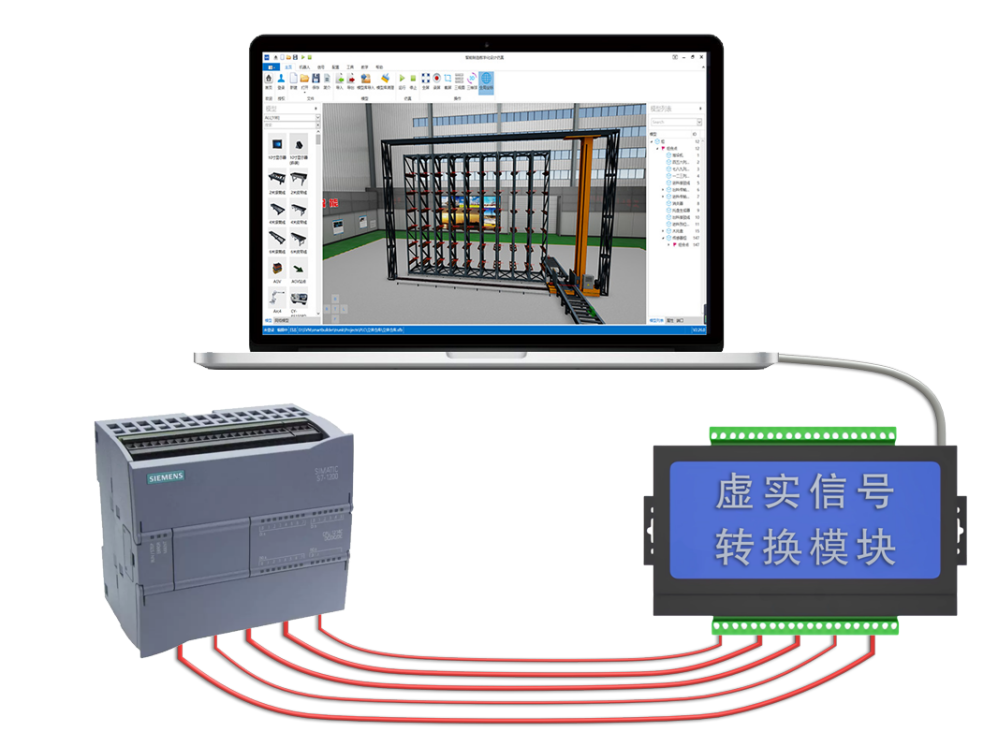

IOBOX+SFB-2

  1. 修改IP：IOBOX的出厂IP是固定的，可通过RS232接口修改IP地址。
  2. 设备连接：将IOBOX的网口与SFB主机通过网线相连；
  3. 数据映射模板：SFB的数据映射模板采用“IOBOX”模板，注意，需要修改IP地址相同；
  4. 硬件接线：外部PLC等可以与IOBOX的端子直接接线；
