端口信号索引参照法
信号与模型端口连接
信号量表到模型端口连接实现SFB内部模型端口之间的连线，在SFB中的信号连接则支持三种模式：端口信号索引参照法、2D连线图连接、3D线连接，3D线连接见“机电控制仿真”章节。在SFB中，相同信号索引的端口表示是连接在一起，相同的信号索引，只允许一个输出，但可以是多个输入。“端口信号索引参照法”索引就是通过人工为需要连接在一起的端口填写相同的信号索引值。“2D连线图连接”是用信号连接图画线连接不同设备之间的端口，并自动由系统自动分配信号索引值。
端口信号索引参照法
- 端口的信号索引配置
首先在菜单【信号】里打开【显示模型端口】
，在已经布局的模型列表的端口页里将显示出信号索引配置项，如下图：

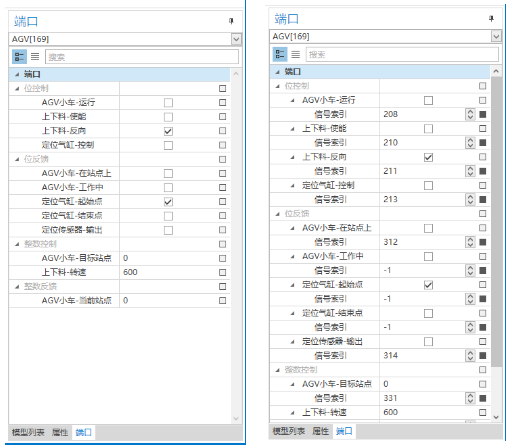

---（未打开端口显示的截图）------------（打开端口显示的截图）
如果端口显示“-1”表示未分配端口值，在此处可以手工设定或修改已有的值。
- 配置设备端口映射表的端口索引

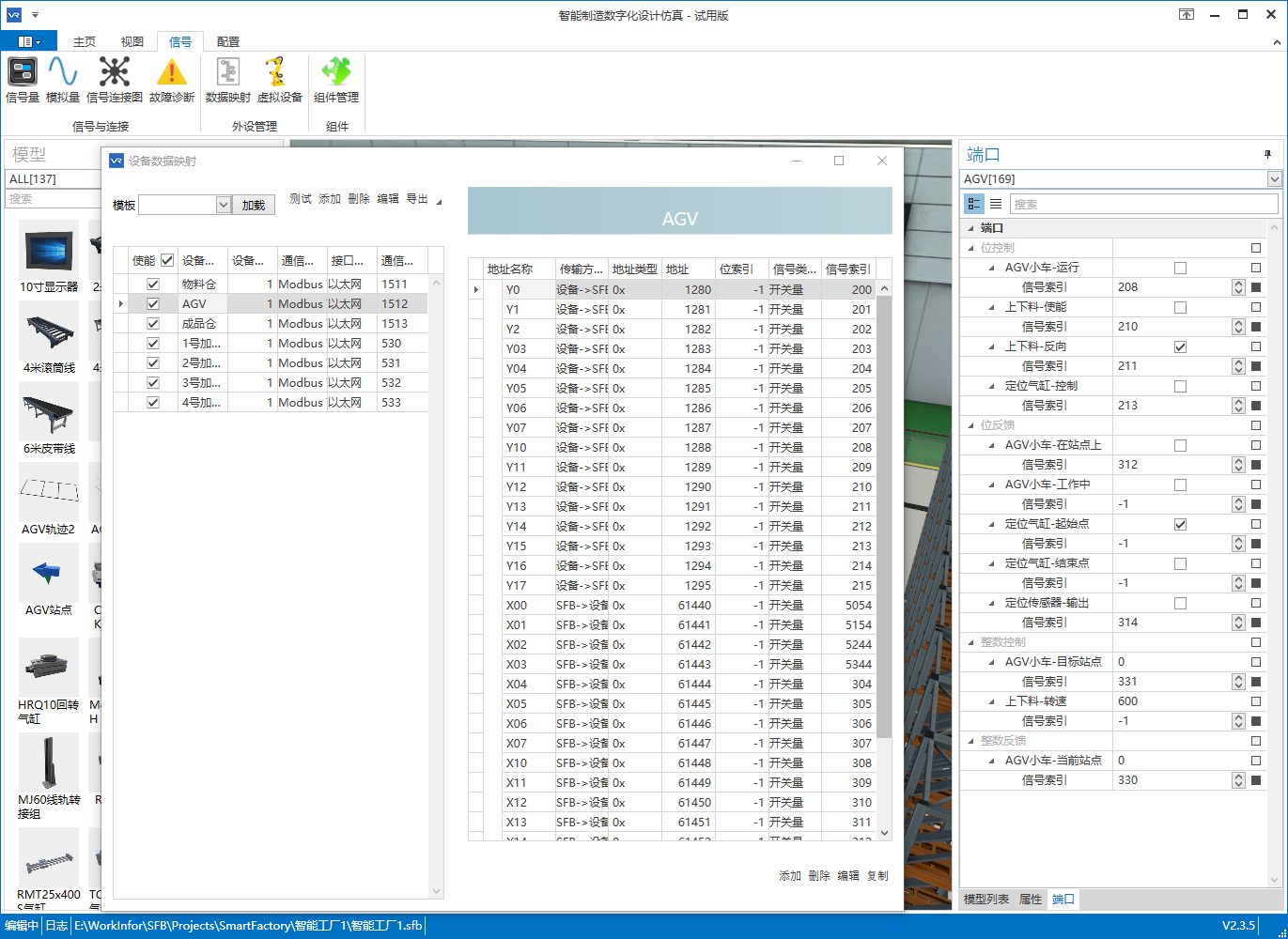

打开【数据映射】窗口，移动到一个合适的位置，不要遮挡已经布局的模型列表。新的数据映射表的“设备端口映射表区”的信号索引为“-1”，表示未连接，填入想互相连接的模型端口的信号索引，如下图：
此方法要求，设备地址映射的地址名称要可读性很高，否则看晕了。
