汇川H5U系列虚拟仿真调试
1. 启动虚拟PLC

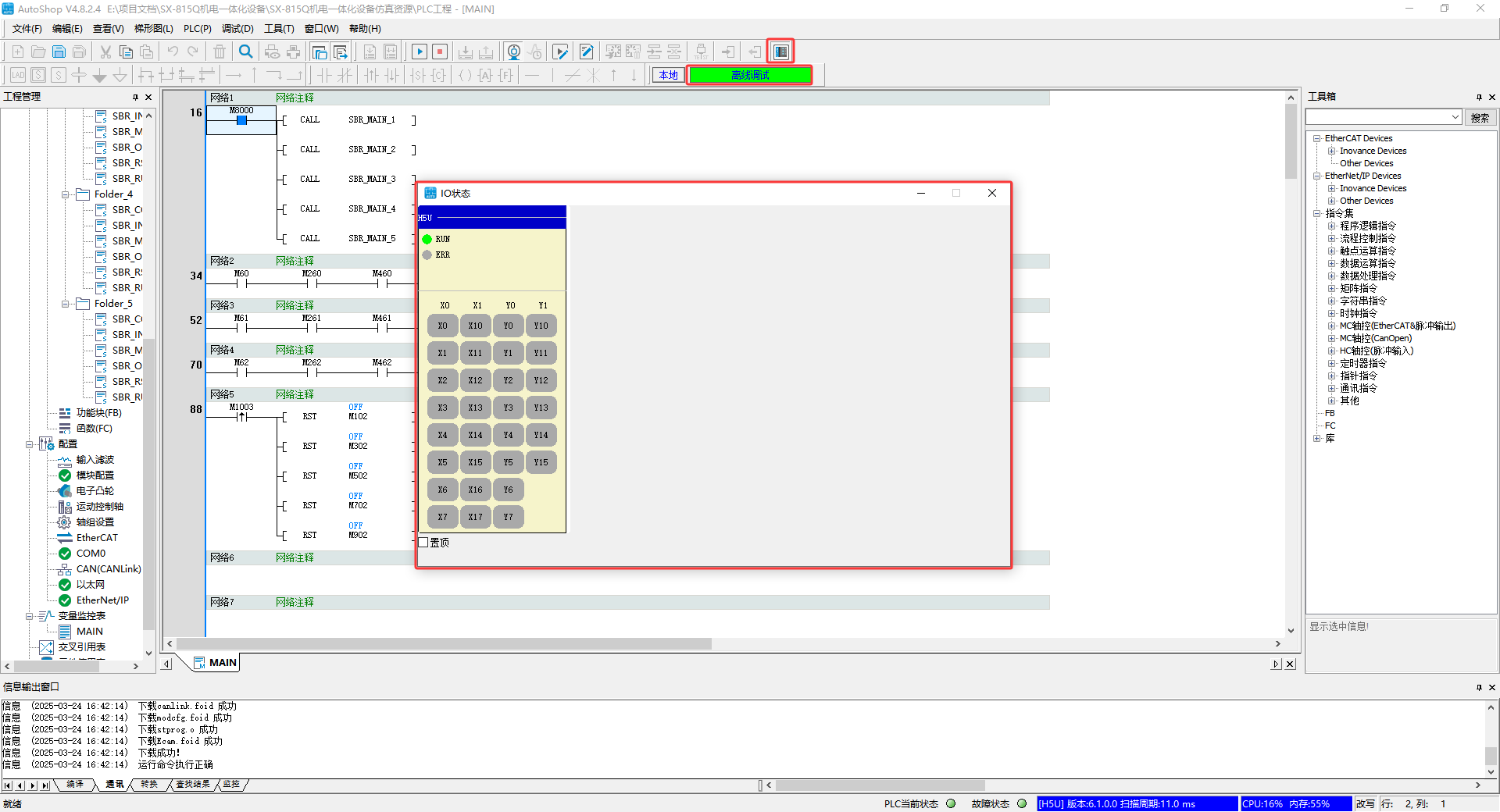

点击“离线调试”图标，
启动仿真，PLC自动将当前程序下载到仿真器中。
2. SFB与PLC通讯连接

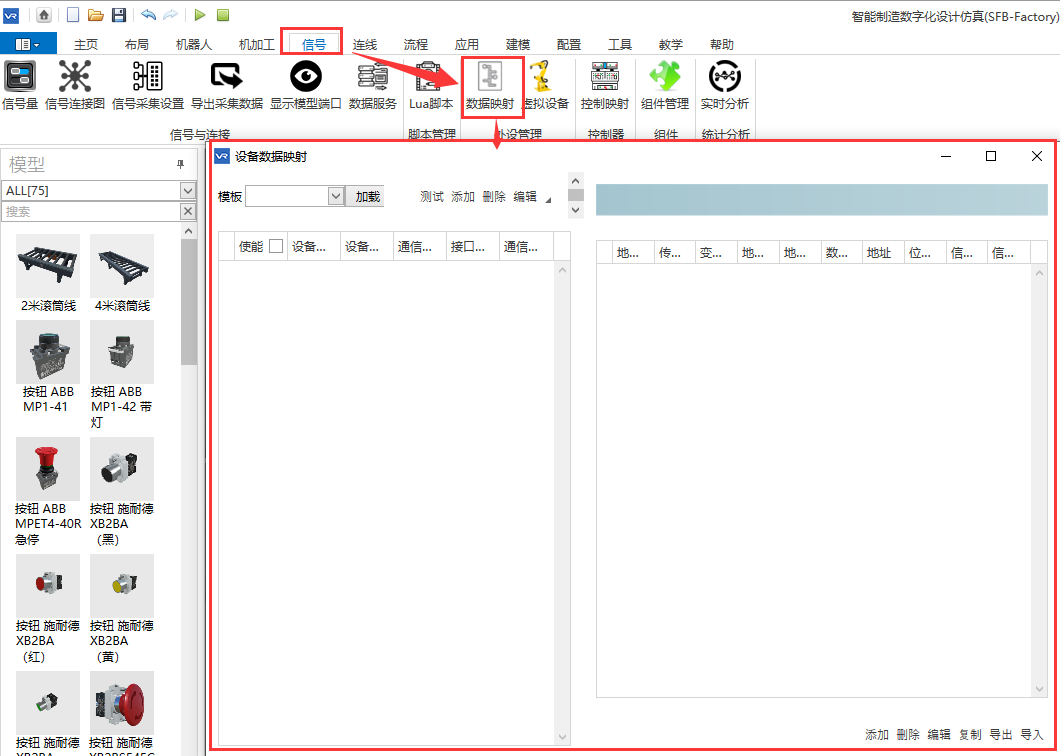

（1）. 打开数据映射窗口，菜单工具栏点击“信号-数据映射”。

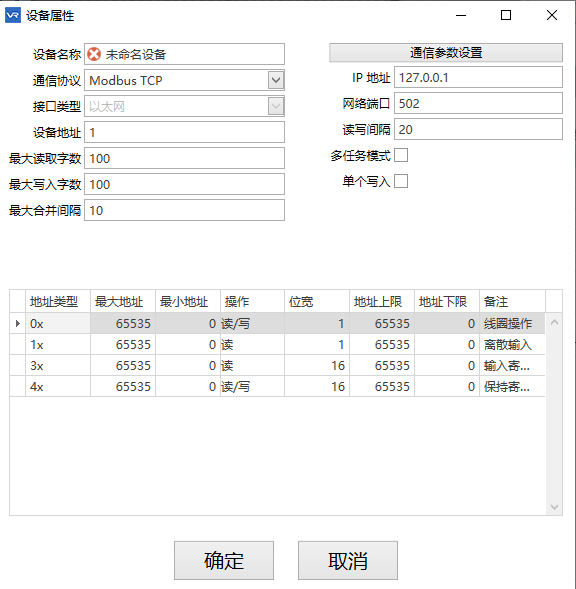

（2）. 添加设备，点击“添加”，打开设备属性配置窗口。

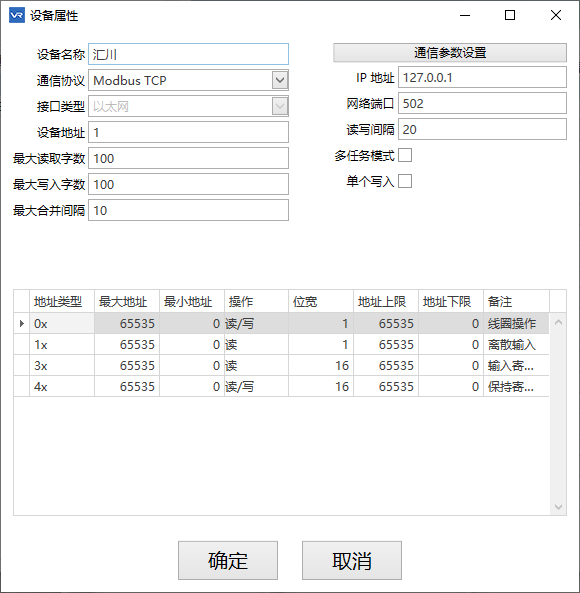

（3）. 设备属性配置，自定义填写设备名称，选择通讯协议为-Modbus TCP，IP地址：127.0.0.1，网络端口：502。

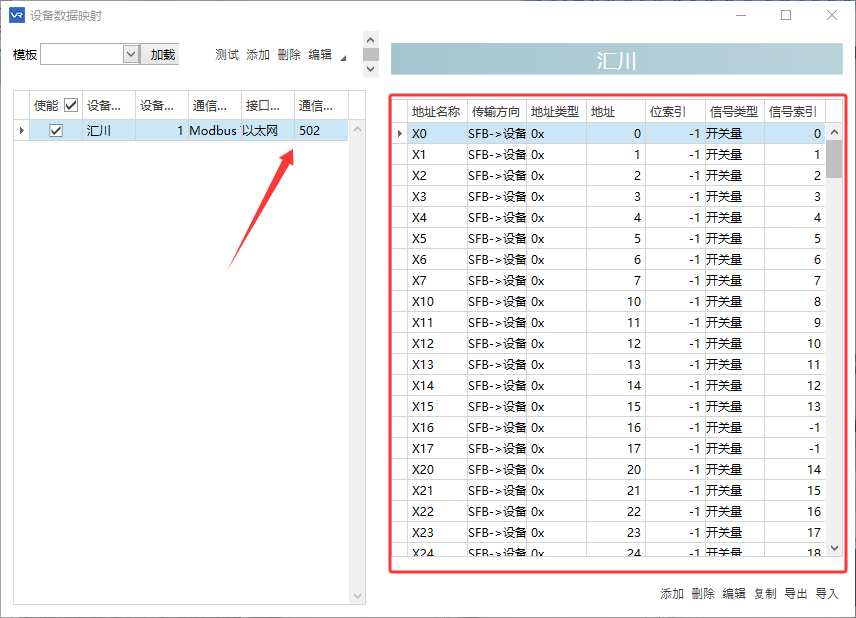

（4）. 根据汇川PLC的modbusTCP变量传输地址配置数据映射表。 注意：目前汇川PLC的X点不能正常传输，在使用时用M点代替。
- 汇川H5U做从站，可以被Modbus访问的线圈地址如下：
| 变量名称 | 数量 | 地址范围定义 |
|---|---|---|
| M0-M7999 | 8000 | 0×0000-0×1F3F(0-7999) |
| B0-B32767 | 32768 | 0×3000-0×AFFF(12288-45055) |
| S0-S4095 | 4096 | 0×E000-0×EFFF(57344-61439) |
| X0-X1777(8进制) | 1024 | 0×F800-0×FBFF(63488-64511) |
| Y0-Y1777(8进制) | 1024 | 0×FC00-0×FFFF(64512-65535) |
- 汇川H5U做从站，可以被Modbus访问的寄存器地址如下：
| 变量名称 | 数量 | 地址范围定义 |
|---|---|---|
| D0-D7999 | 8000 | 0×0000-0×1F3F(0-7999) |
| R0-R32767 | 32768 | 0×3000-0×AFFF(12288-45055) |

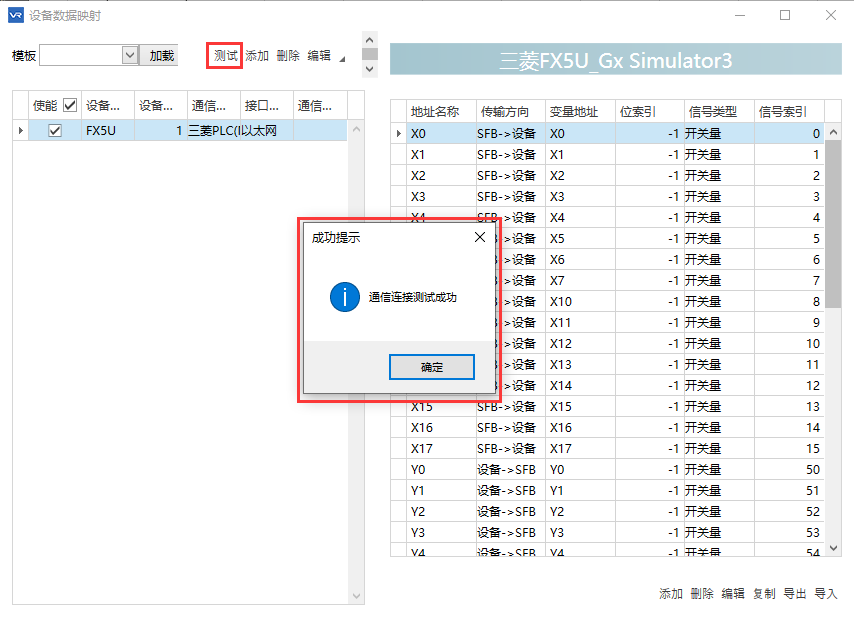

（5）. 切换到SFB窗口，打开“设备数据映射”窗口，点击测试，有通信连接测试成功代表虚拟PLC的配置正确，如下图。
3. 程序编辑、下载、运行监控
- 程序编辑

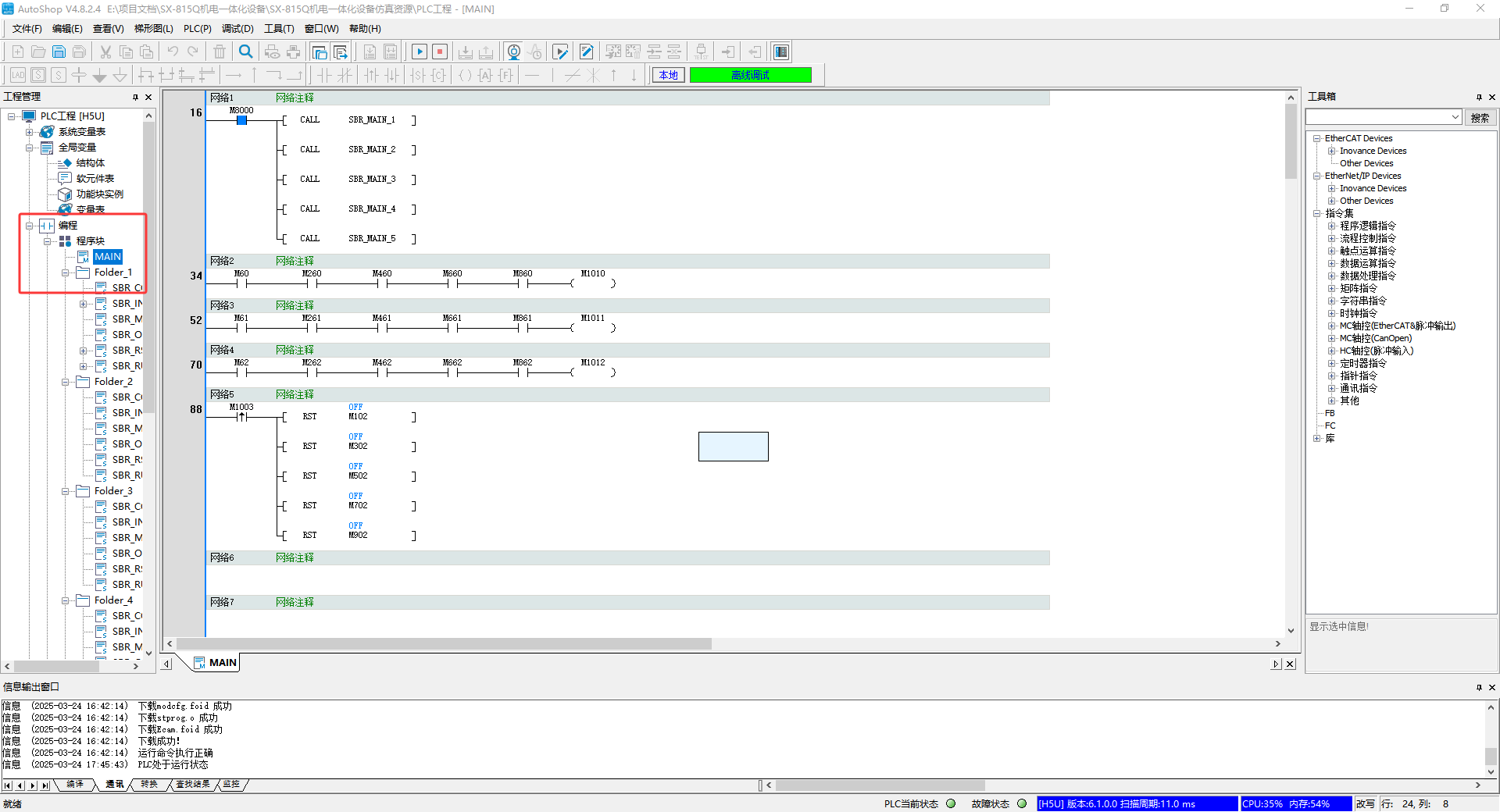

点击“离线调试”图标，使程序处于离线状态，打开程序块中的MAIN程序文件或是新建新的程序文件即可编辑程序
- 下载与运行监控
点击“离线调试”图标，启动仿真，PLC自动将当前程序下载到仿真器中，同时程序自动处于监控状态。
