FX5U系列虚拟仿真调试

FX5U系列虚拟仿真调试​

1. 启动FX5U模拟​

点击“模拟开始/停止”图标，启动仿真，PLC自动将当前程序下载到仿真器中。

2. SFB与虚拟PLC通讯建立​

  1. 启动Communication Setting Utilty

以管理员的身份运行Communication Setting Utilty软件。

  1. 设置Communication Setting Utilty

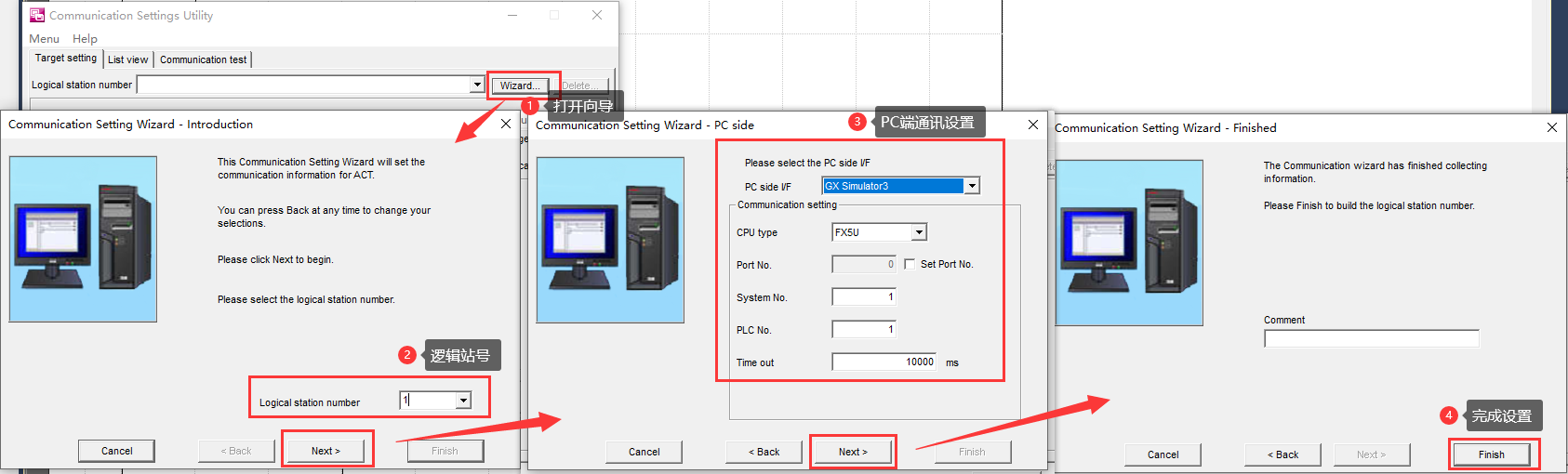

点击“Wizard”按钮，设定逻辑站号，点击“Next”设定PC端通讯配置，如下图，配置完成后将窗口化最小即可。

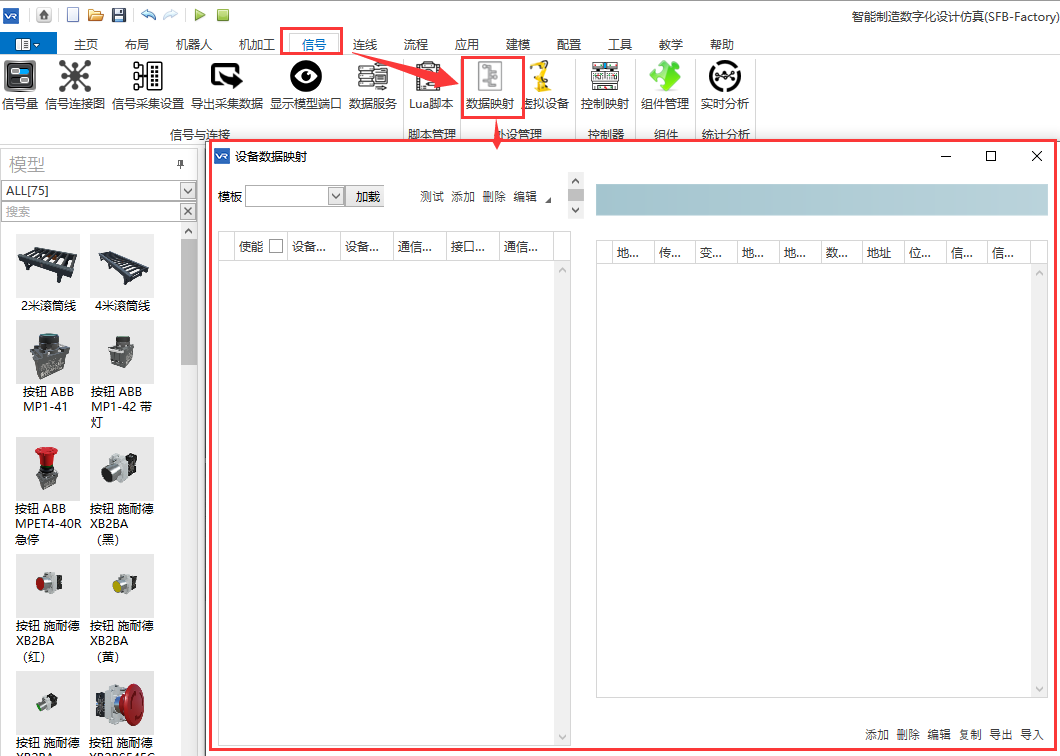

  1. SFB通讯配置修改 （1）. 打开数据映射窗口，菜单工具栏点击“信号-数据映射”。

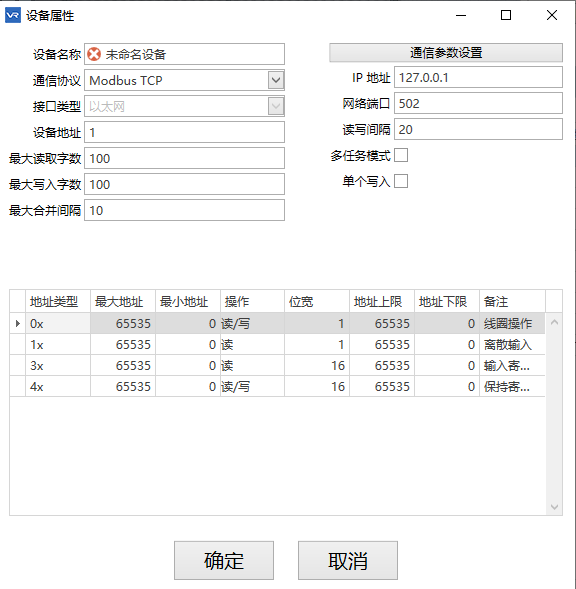

（2）. 添加设备，点击“添加”，打开设备属性配置窗口。

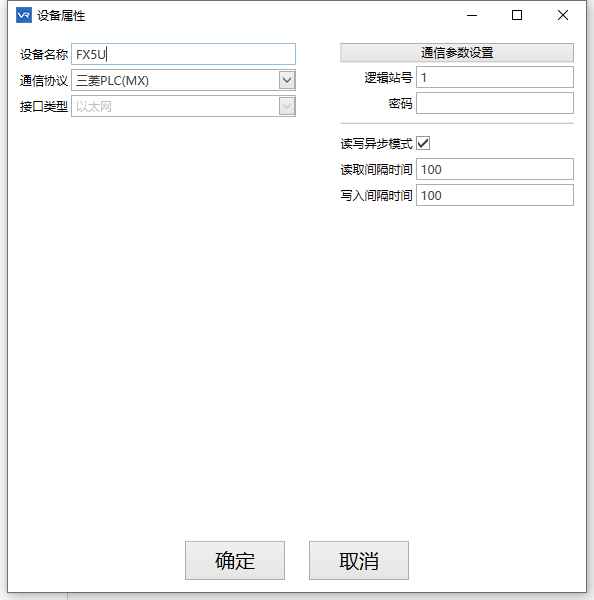

（3）. 设备属性配置，填写设备名称，选择通讯协议为-三菱PLC(MX)，逻辑站号与Communication Setting Utilty软件上填写的站号一致。

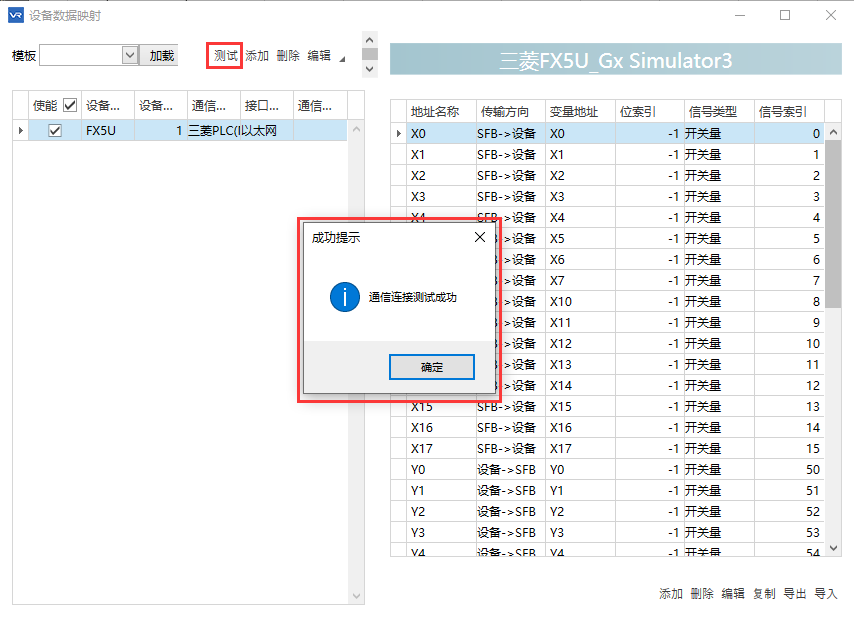

（4）. 切换到SFB窗口，打开“设备数据映射”窗口，点击测试，有通信连接测试成功代表虚拟PLC的配置正确，如下图。

3. PLC编程、下载、运行监控​

  1. 程序编写

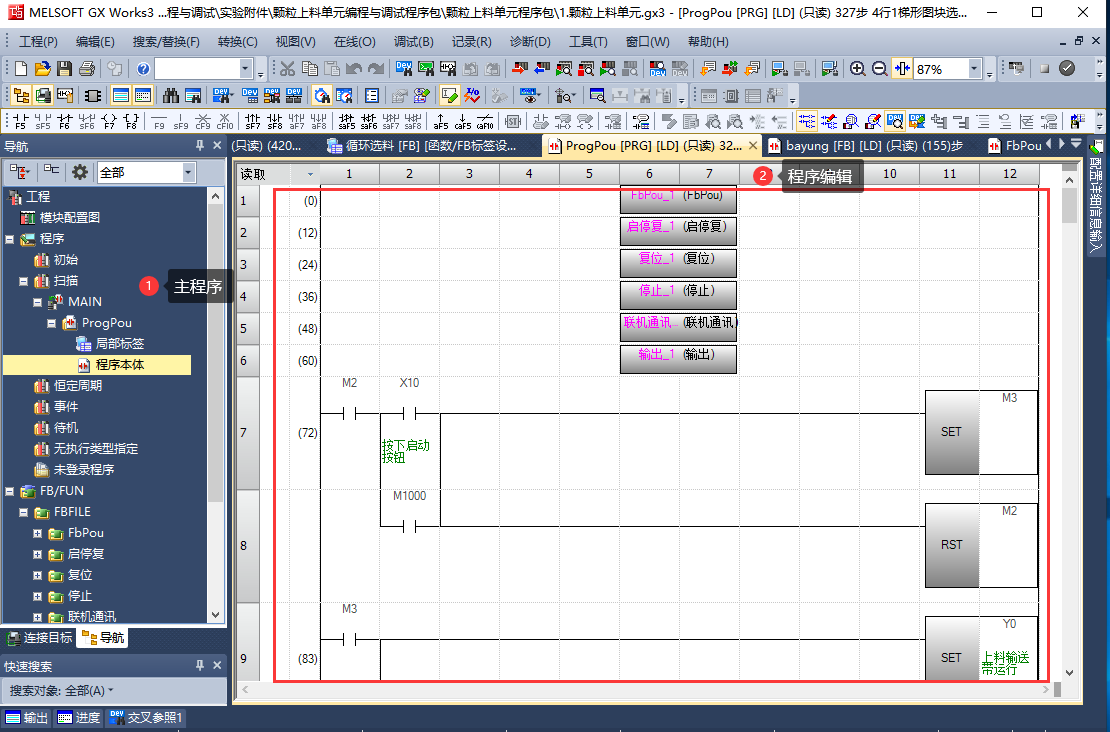

打开GX Works3软件，打开MAIN程序，点击“写入模式”图标根据项目要求编辑程序，编辑完成后点击“转换（所有程序）”图标，编译程序。

  1. 程序下载

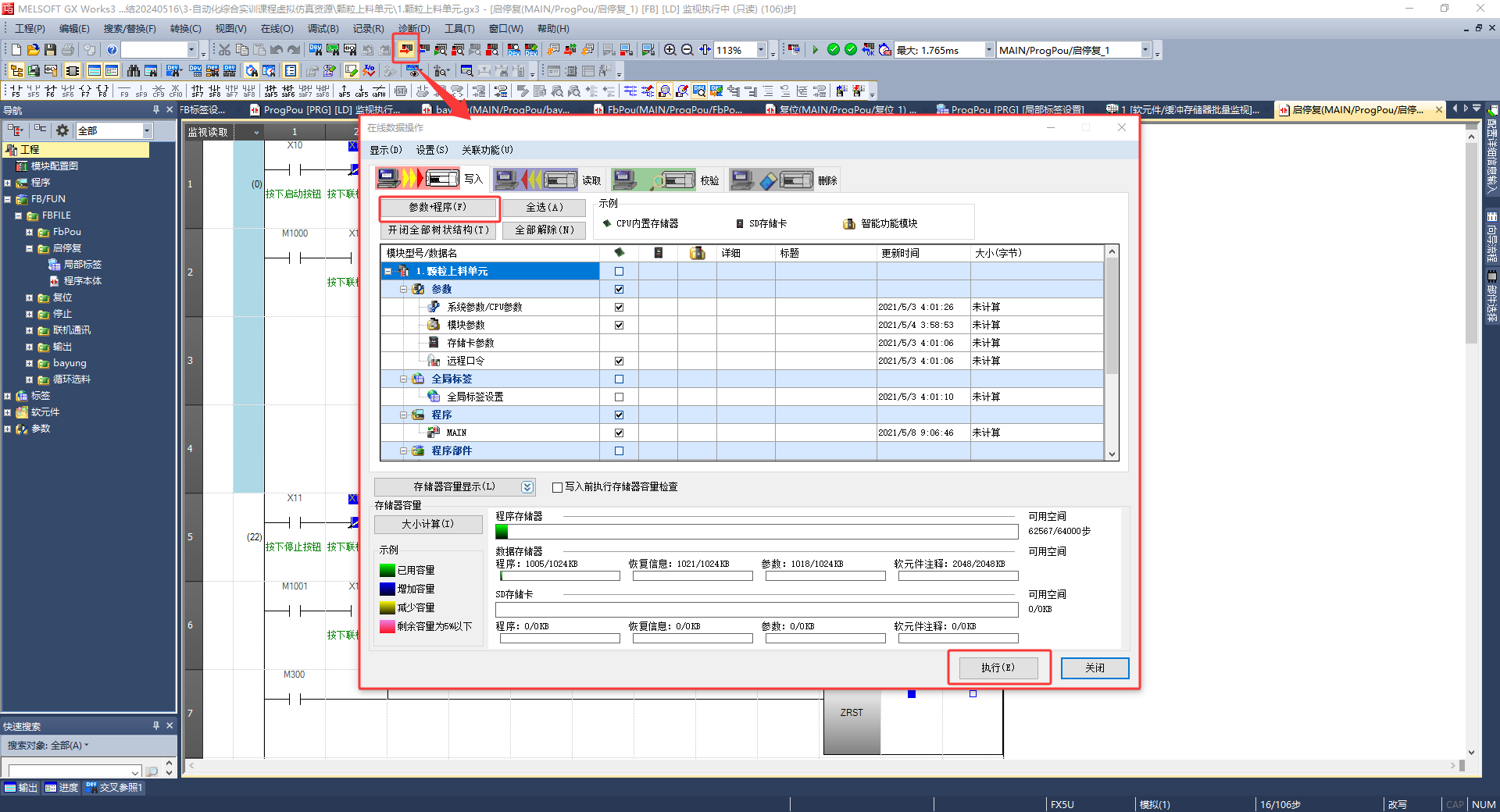

点击“PLC写入”图标，弹出“在线数据操作”弹窗，点击“参数+程序”再点击“执行”按提示步骤将PLC程序写入到仿真器中。

  1. 程序运行监控

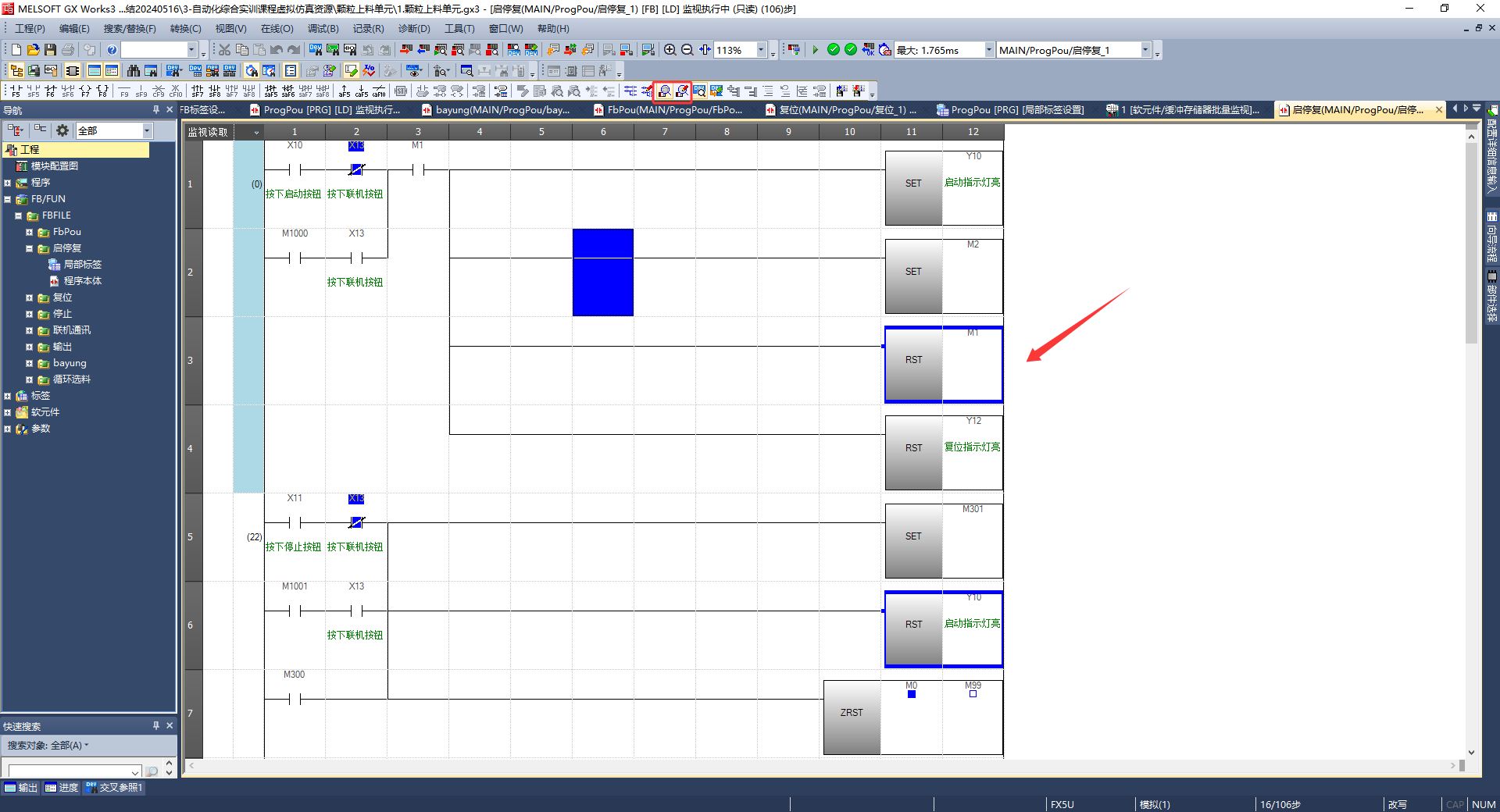

点击“监视模式”图标或是“监视（写入）模式”图标，PLC程序将开始实时运行监控

4. 应用案例​
