S7-1500系列虚拟仿真调试

S7-1500系列系列虚拟仿真调试​

1. PLC仿真通讯配置​

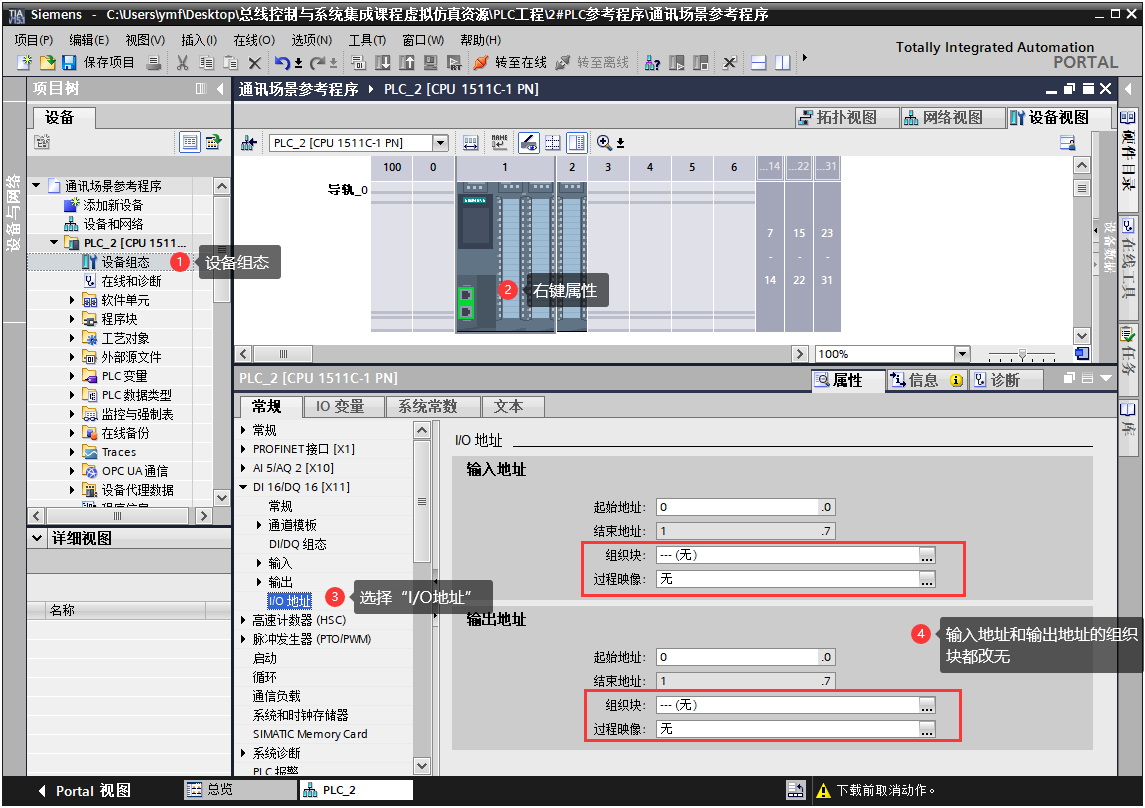

  1. 修改I/O地址的组织块设置（可选）

在设备组态界面修改PLC的I/O地址配置，将输入、输出(输出可不修改，不影响虚拟调试)的组织块修改成“无”，这一步是为了让PLC不接受外部实际信号控制，这个在实物PLC和SFB通讯时需要修改，如下图。

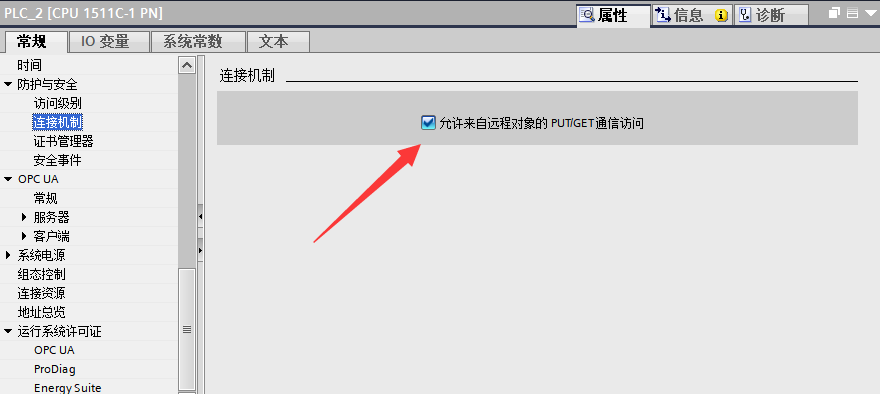

  1. 配置连接机制（可选）

将连接机制中的“允许来自远程对象的PUT/GET通讯访问”选项打勾，这个在实物PLC和SFB通讯时需要修改。

  1. PLC的IP设置

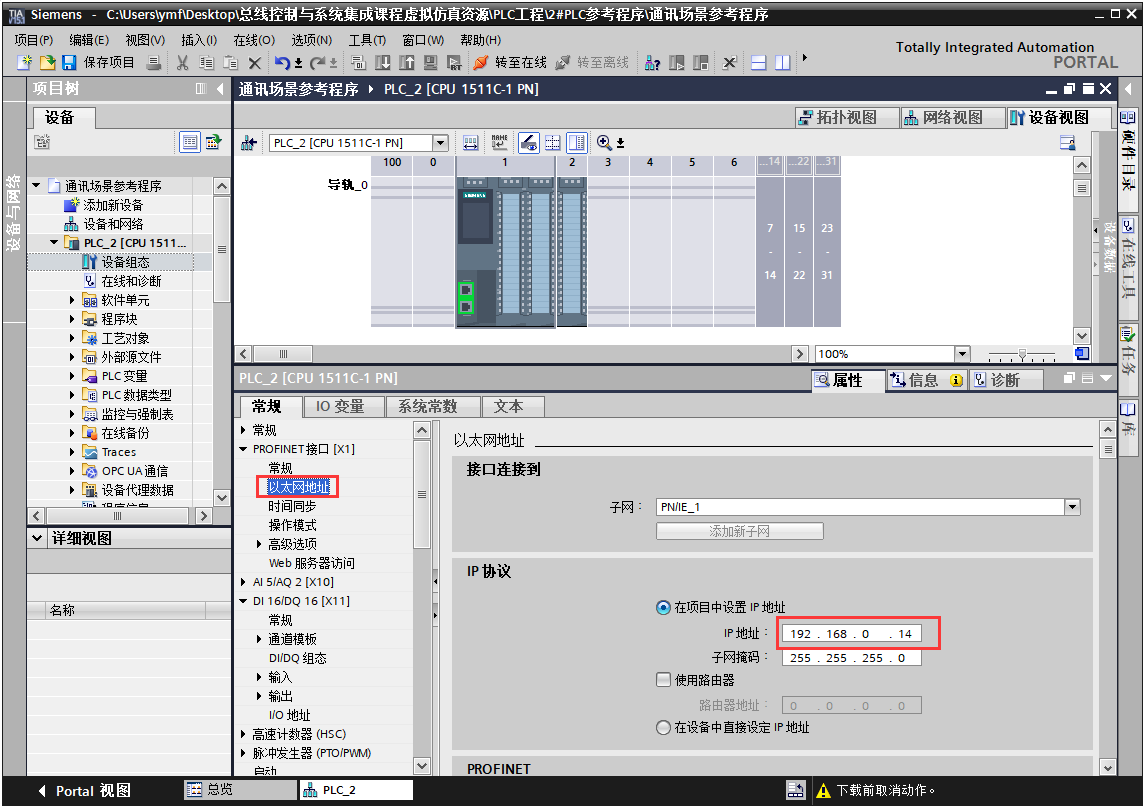

根据项目需求，设置PLC的IP地址，注意，同网络下IP地址不可重复。

2. PLC仿真器启动​

  1. 运行S7-PLCSIM Advanced软件

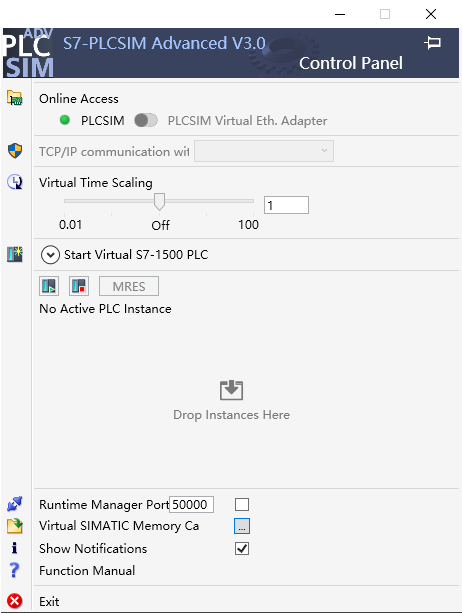

双击软件图标，打开软件，软件界面如下图。

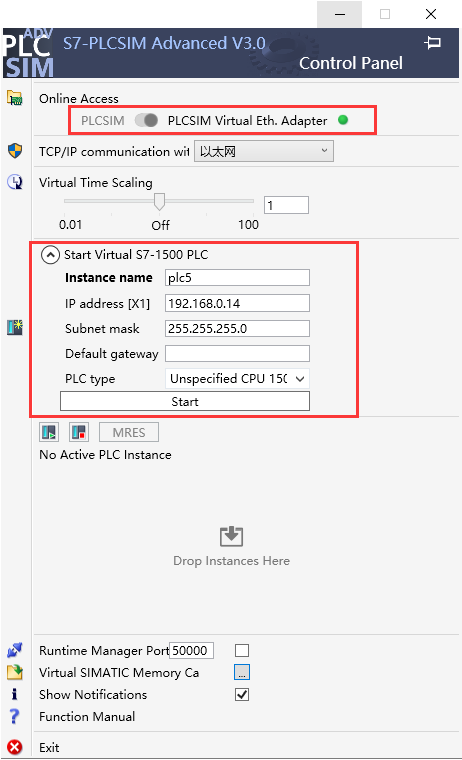

  1. 配置S7-PLCSIM Advanced软件

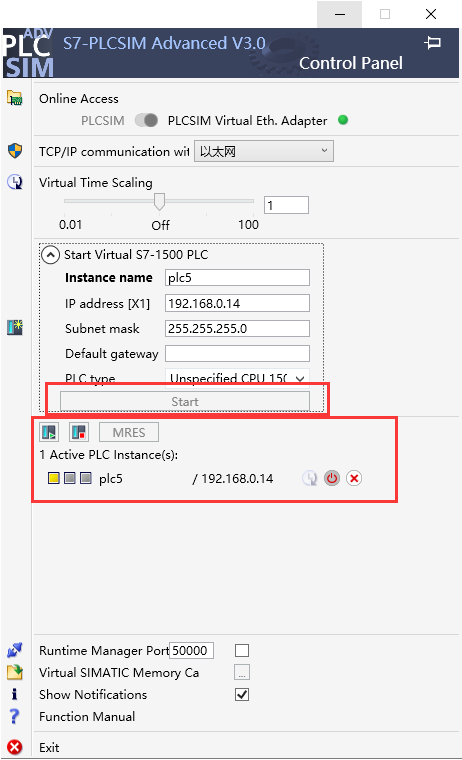

打开仿真器，点击PLCSIM滑块，展开Start Virtual S7-1500 PLC,并填写PLC仿真器的名称、IP、子网掩码、网关（可不填写）、PLC类型。

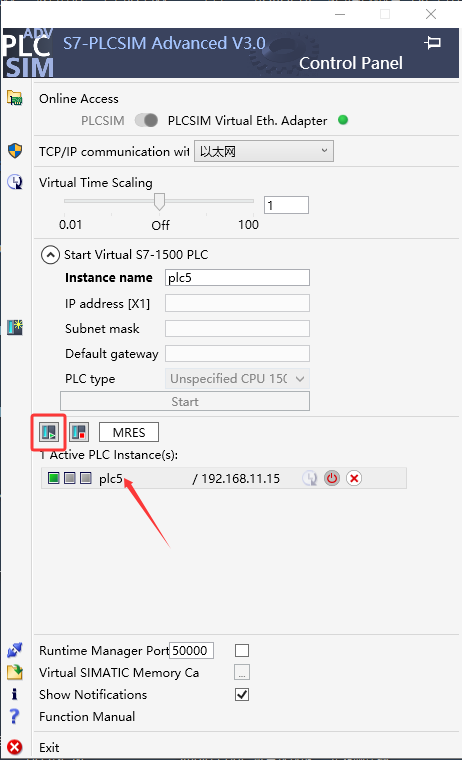

  1. 启动S7-PLCSIM Advanced软件

点击“Start”按钮启动仿真器。

3. SFB通讯配置​

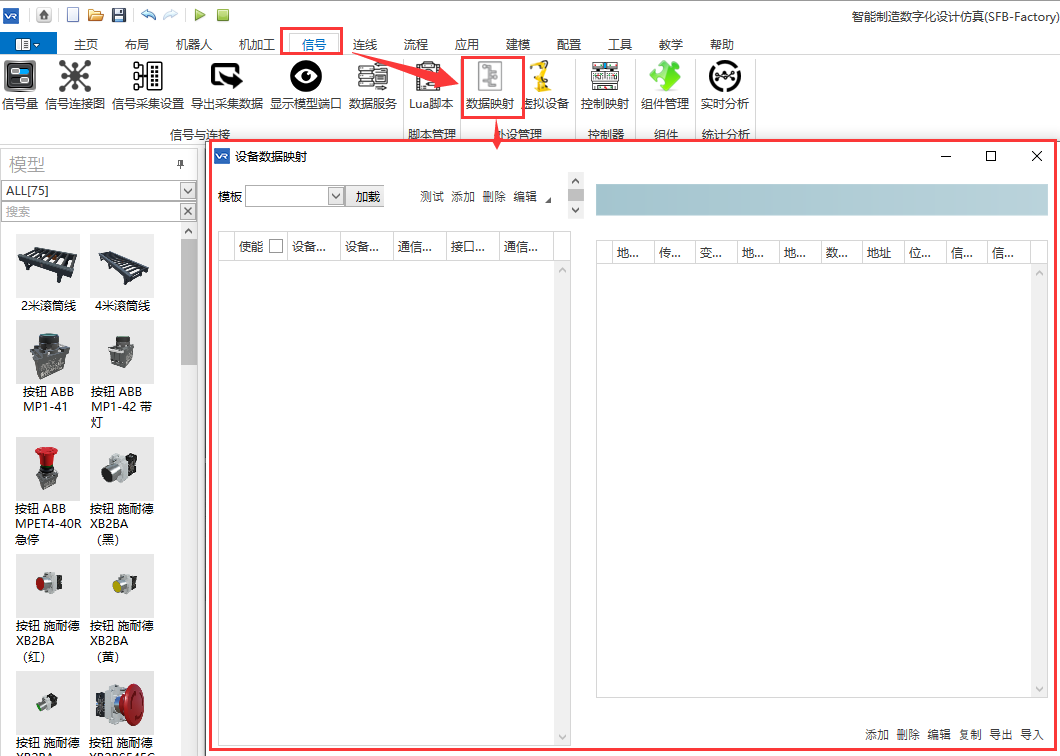

  1. 打开数据映射窗口，菜单工具栏点击“信号-数据映射”。

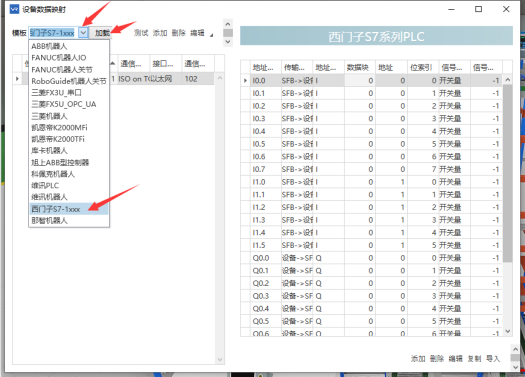

  1. 添加设备，点击模板“下拉框”-选择模板-点击“加载”，从模板中加载设备（选择西门子S7模板），模板中已经包含了部分常用的信号变量。

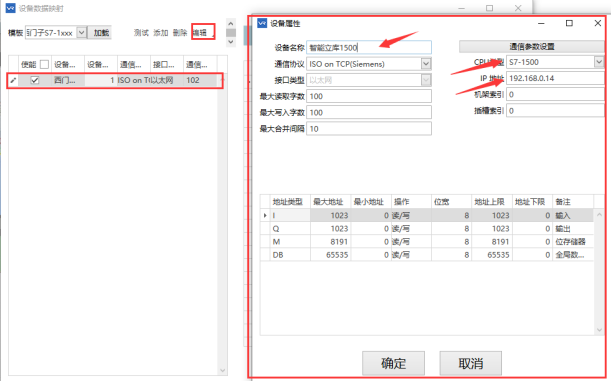

  1. 设备属性配置，双击“设备栏”，或者选择设备再点击“编辑”，弹出设备属性窗口，配置设备的网络参数（设备名称修改为智能立库1500，CPU类型选择为S7-1500，IP修改为192.168.0.14）,点击“确定”保存配置。

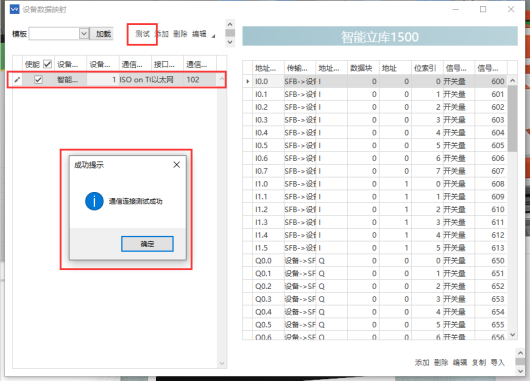

  1. SFB与PLC通讯测试

选中数据映射设备，点击“测试”测试PLC与SFB的通讯。

4. 程序编程、下载、运行监控​

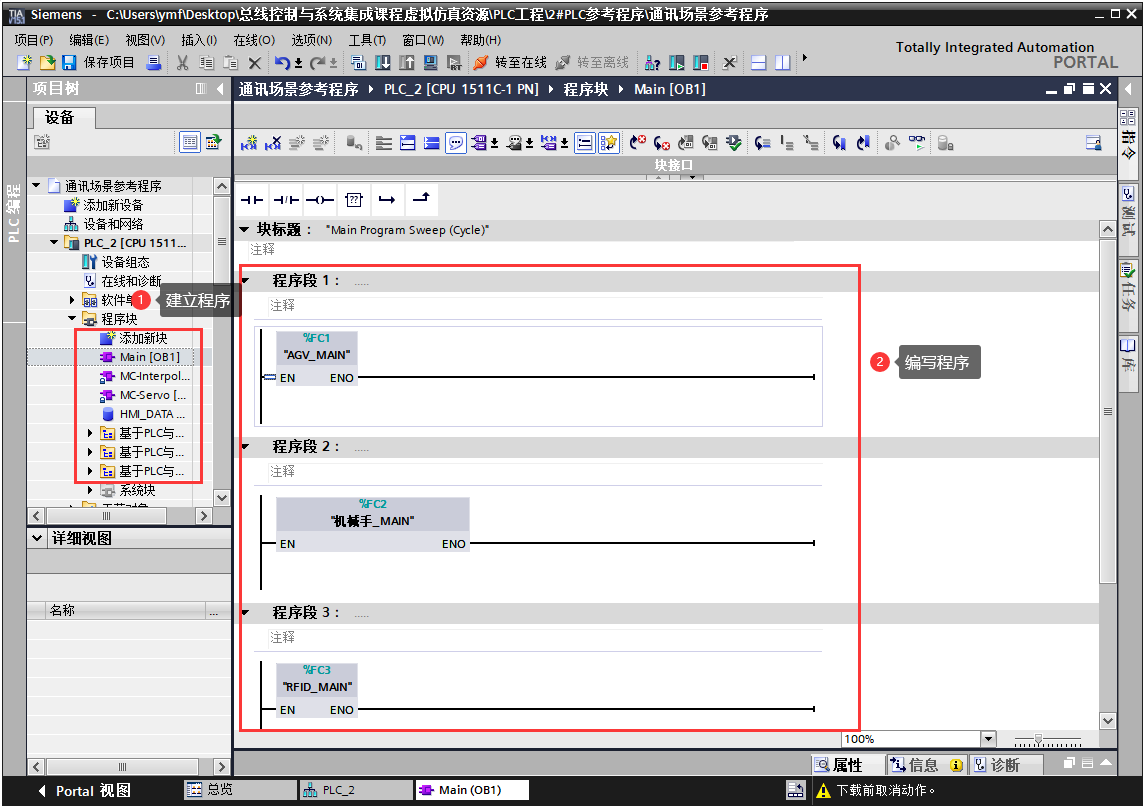

  1. 程序编程

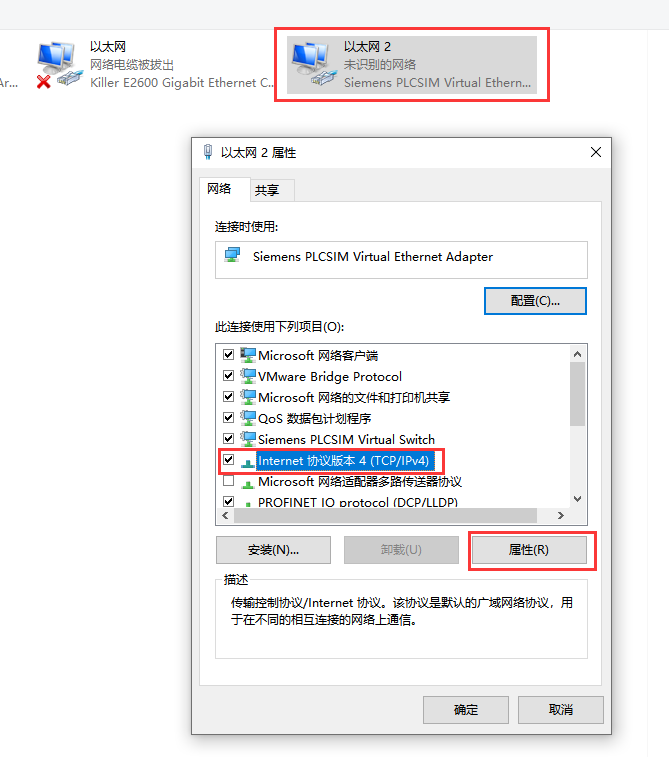

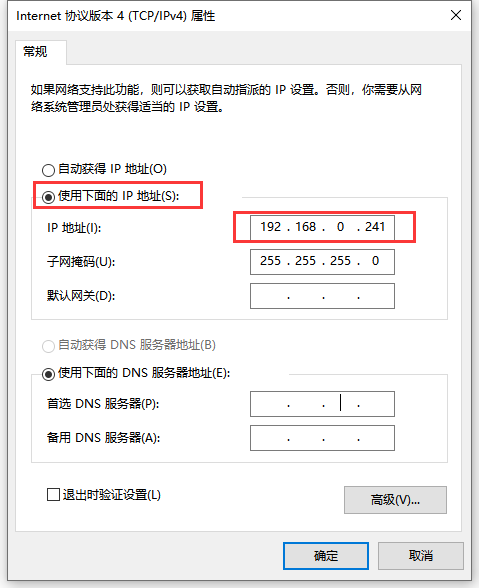

  1. 程序下载 （1）. 修改Siemens PLCSIM Virtual Ethernet Adapter 网卡的IP地址，与PLC的IP地址同网段。

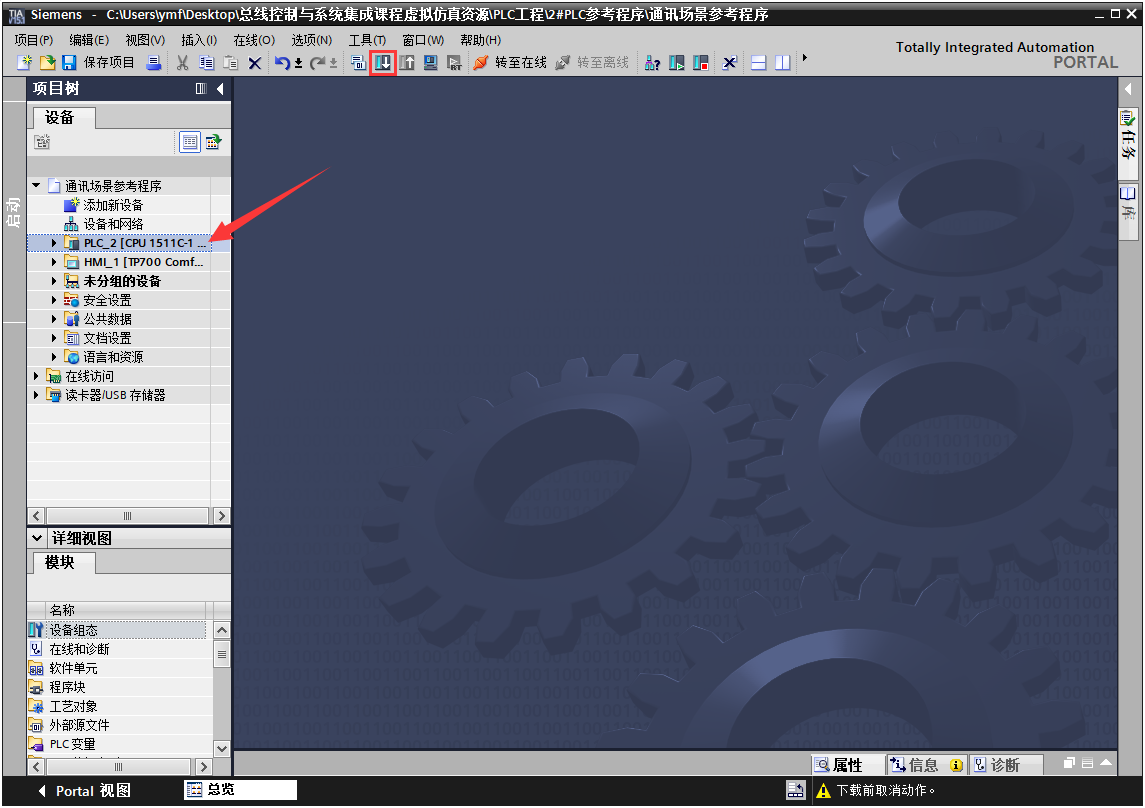

（2）. 选中PLC程序，点击“下载”图标，下载PLC程序到仿真器中。

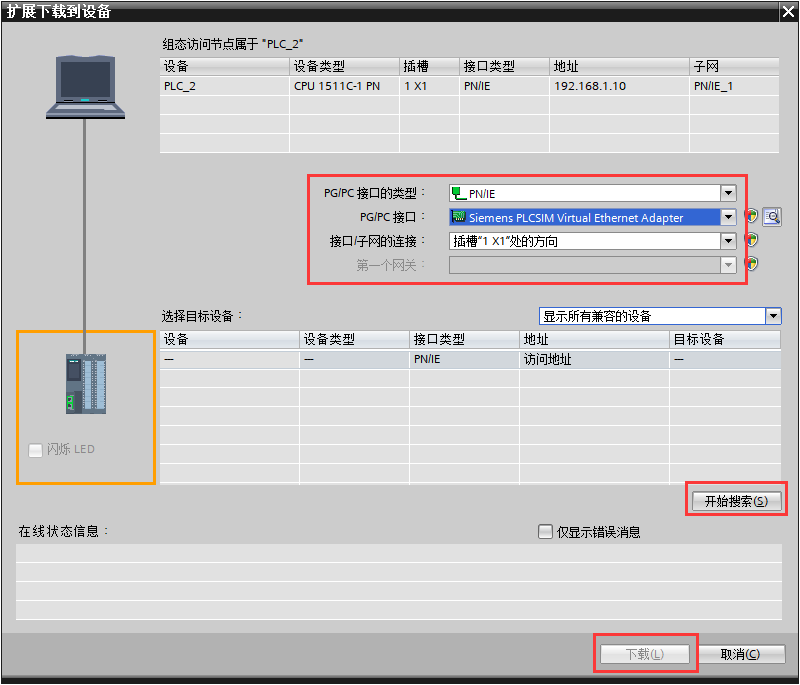

（3）. 选择Siemens PLCSIM Virtual Ethernet Adapter 网卡，点击开始搜索，搜索设备，点击下载，将程序下载到PLC仿真器中。

  1. 程序运行监控 （1）. 点击仿真器“RUN”图标，启动运行程序。

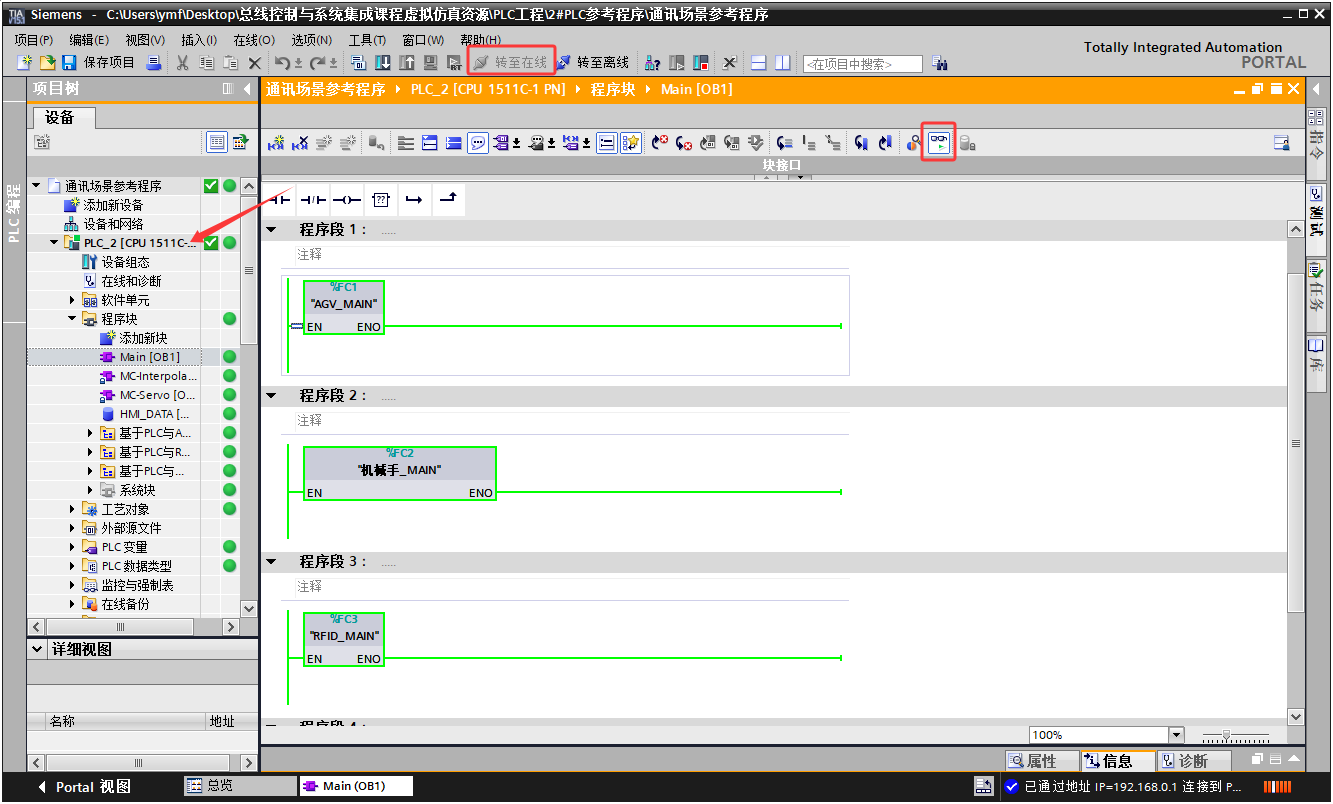

（2）. 点击“转至在线”图标，在打开要监控的程序点击“启动/禁用监视”图标，就可以实时监控程序状态

5. 案例​
