S7-1200系列虚拟仿真调试

S7-1200系列虚拟仿真调试​

1. 启动虚拟PLC​

S7-1200的虚拟PLC是PLCSIM，PLCSIM是TIA的一个模块，因此在TIA设置与SFB建立通讯：

  1. 修改I/O地址的组织块设置（可选）

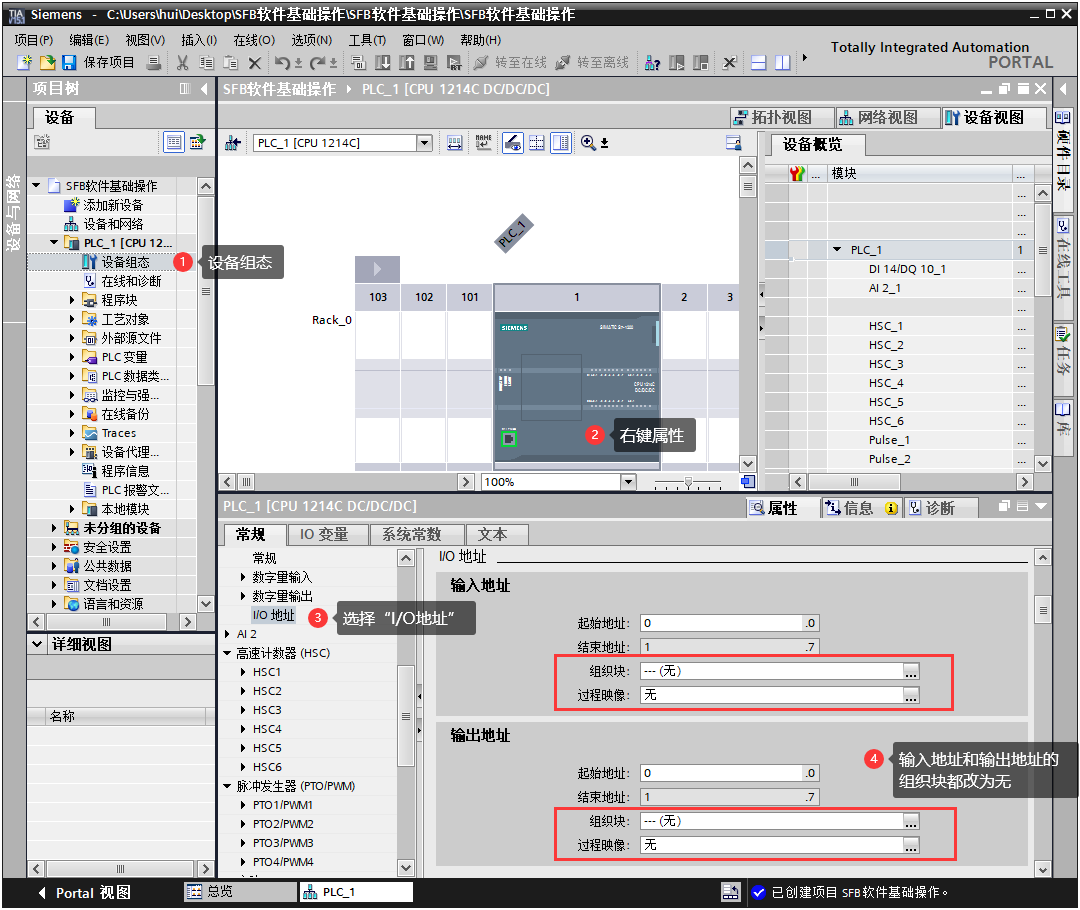

在设备组态界面修改PLC的I/O地址配置，将输入、输出(输出可不修改，不影响虚拟调试)的组织块修改成“无”，这一步是为了让PLC不接受外部实际信号控制，这个在PLC和SFB通讯时需要修改，如下图。

  1. 配置连接机制（可选）

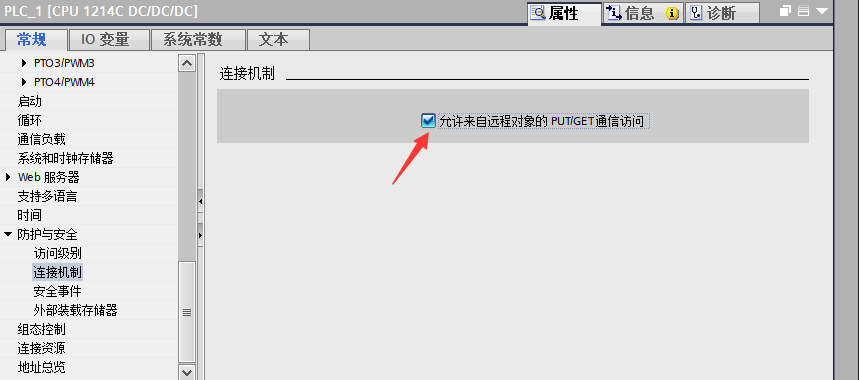

将连接机制中的“允许来自远程对象的PUT/GET通讯访问”选项打勾，这个在实物PLC和SFB通讯时需要修改。

  1. 启动PLCSIM

双击打开桌面上的S7-PLCSIM V15快捷方式（如下图），启动PLCSIM软件，等待启动画面后，进入PLCSIM主界面。

  1. 接通PLC电源

2. SFB与虚拟PLC通讯建立​

  1. 启动NetToPLCsim （1）. 打开NetToPLCsim

以管理员身份打开NetToPLCsim，启动时会提示关闭默认端口，点击“是”即可。

(2). 设置NetToPLCsim

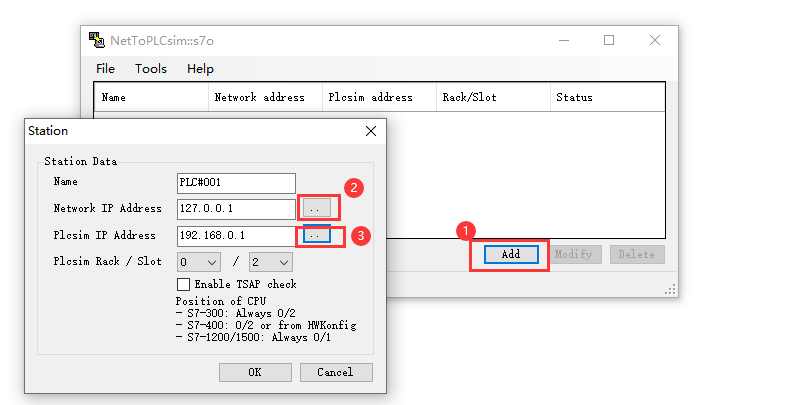

点击“Add”后弹出设置界面，分别添加Network IP地址和Plcsim IP地址如图所示。完成后确定

(3). 启动NetToPLCsim

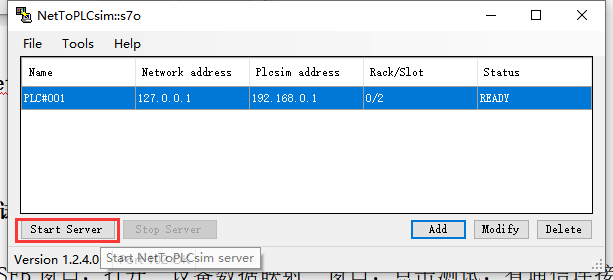

点击“Start Server”按钮启动NetToPLCsim，

  1. 选项数据映射

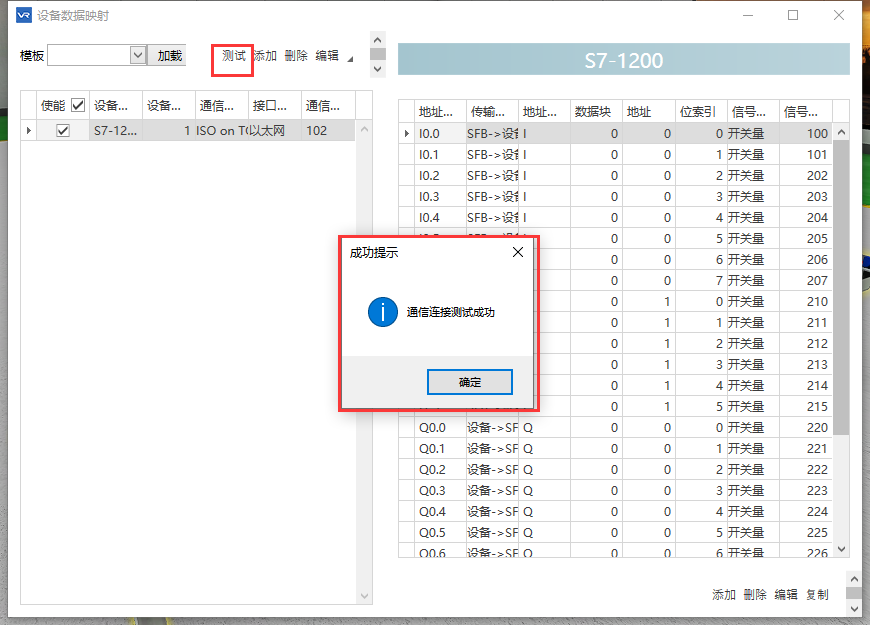

切换到SFB窗口，打开“设备数据映射”窗口，点击测试，有通信连接测试成功代表虚拟PLC的配置正确，如下图。

3. PLC编程、下载、运行监控​

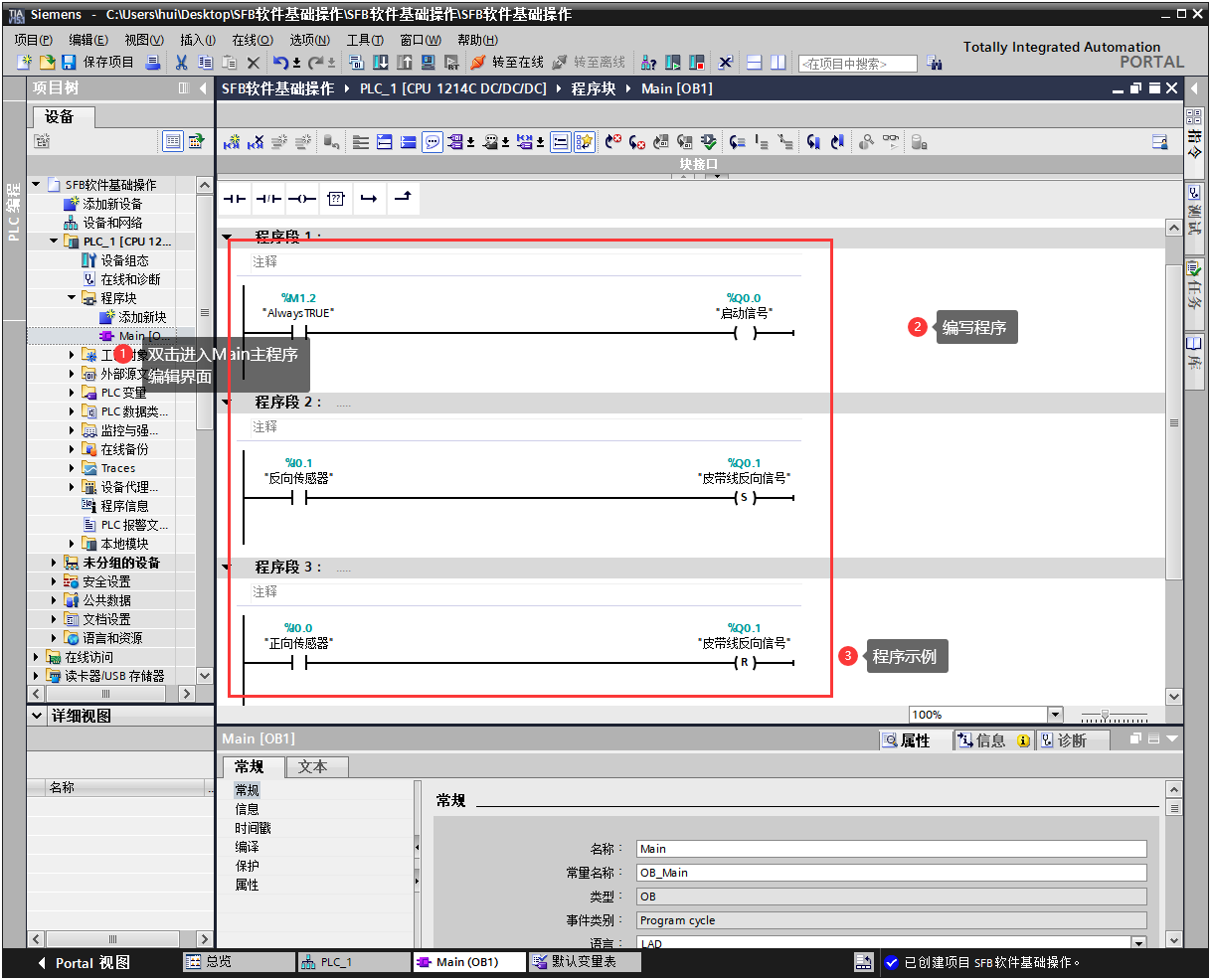

  1. PLC编程

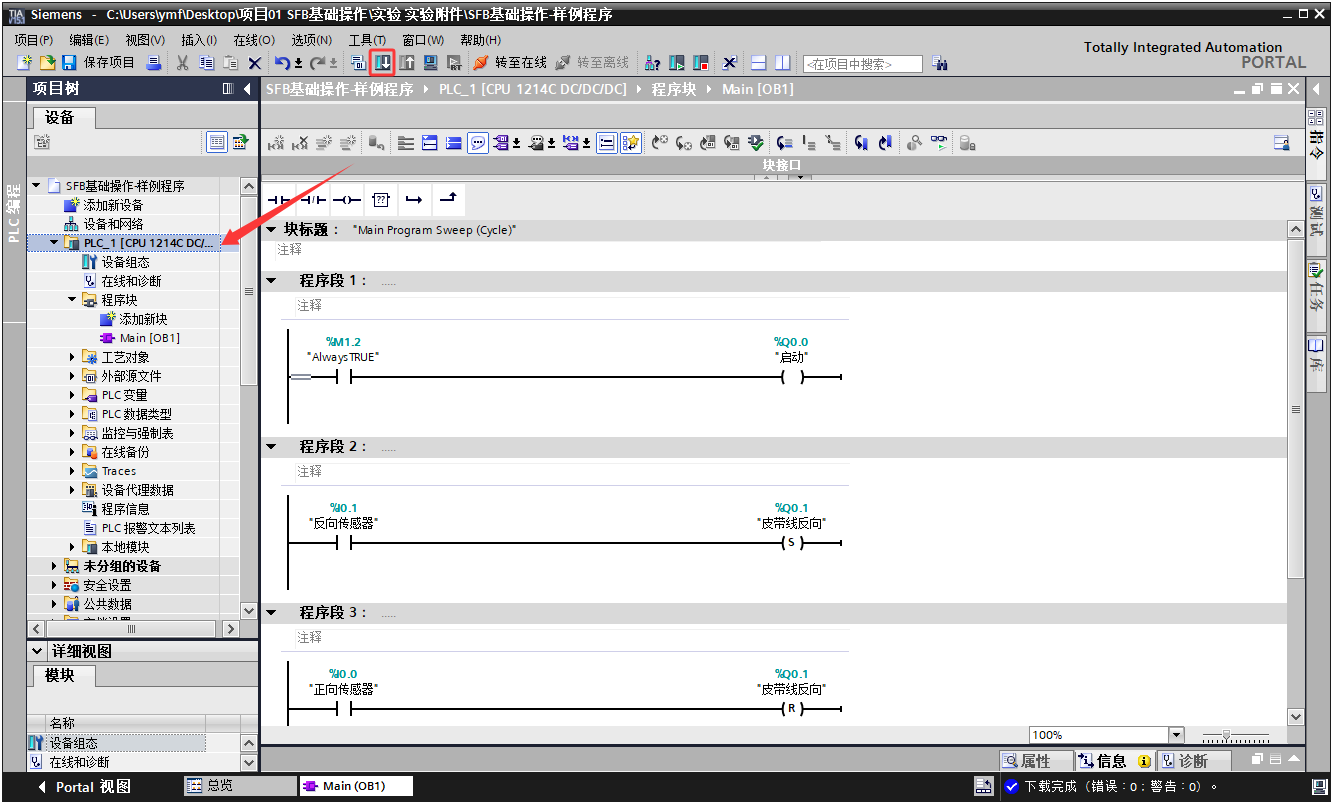

  1. PLC下载 （1）. 选中PLC程序，点击“下载”图标，下载PLC程序到仿真器中。

（2）. 按提示步骤点击“装载”，将程序下载到PLC仿真器中。

  1. PLC运行监控 （1）. 点击仿真器“RUN”按钮，启动运行程序。

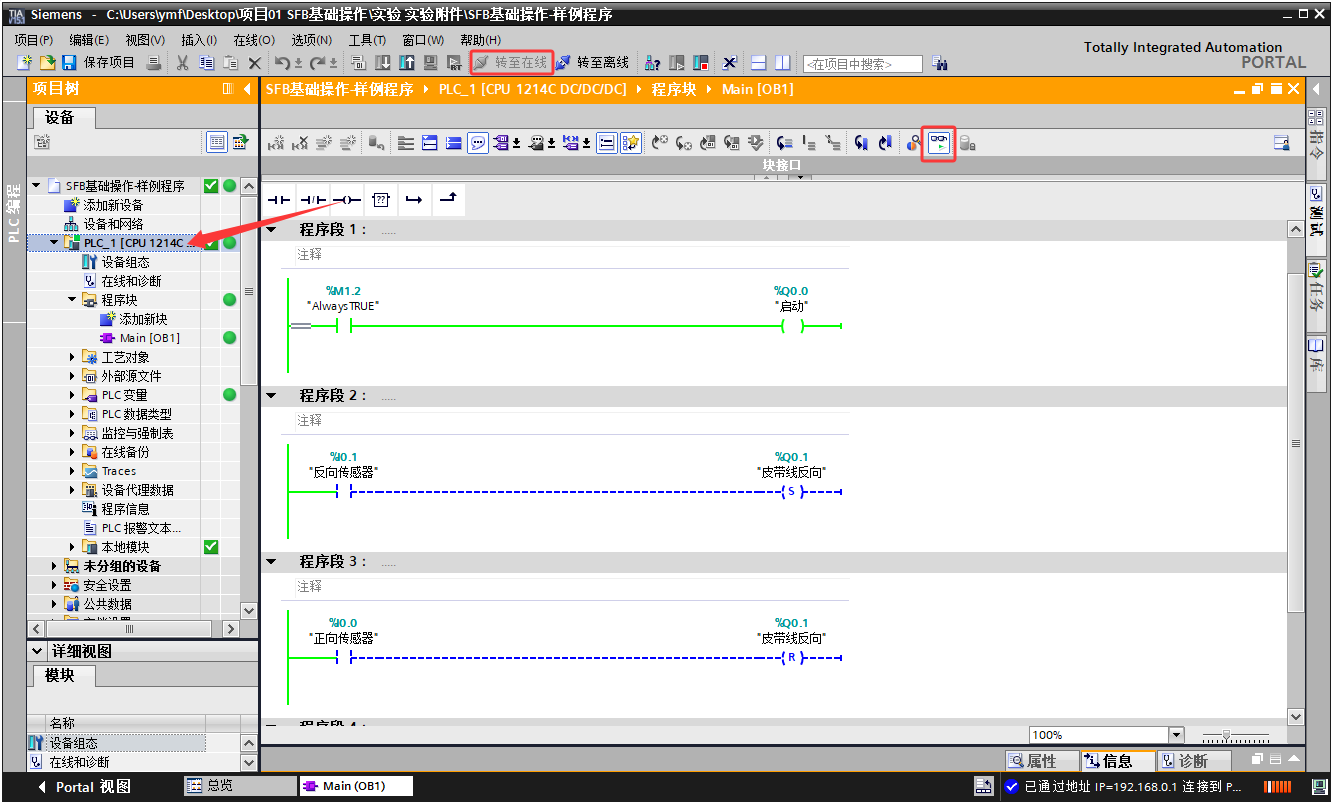

（2）. 点击“转至在线”图标，在打开要监控的程序点击“启动/禁用监视”图标，就可以实时监控程序状态

4. 案例​
