FX3U系列虚拟仿真
FX3U系列虚拟仿真调试
1. 启动FX3U模拟

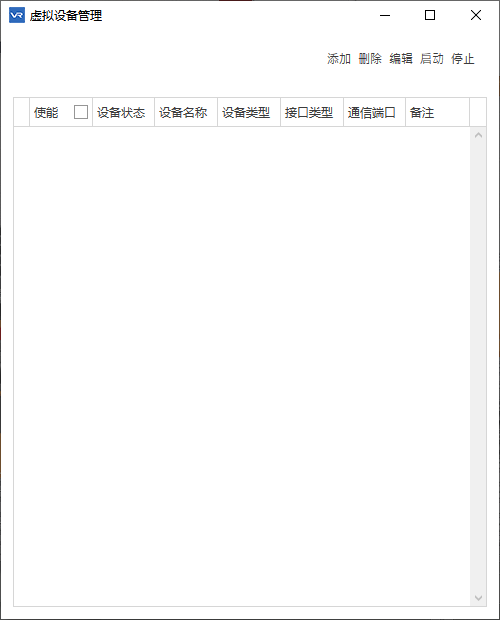

- PLC仿真器配置 （1）. 点击SFB软件“信号”菜单栏里的 “虚拟设备”，弹出“虚拟设备管理”窗口

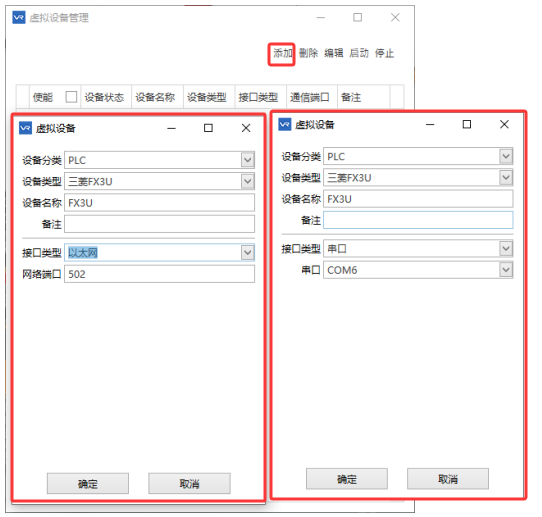

（2）. 点击“添加”添加一个FX3U的PLC仿真器设备，自定义设置“设备名称”，选择“接口类型”以太网或串口（以太网：设置网络端口；串口：设置串口的COM口），设定完成后点击“确认”

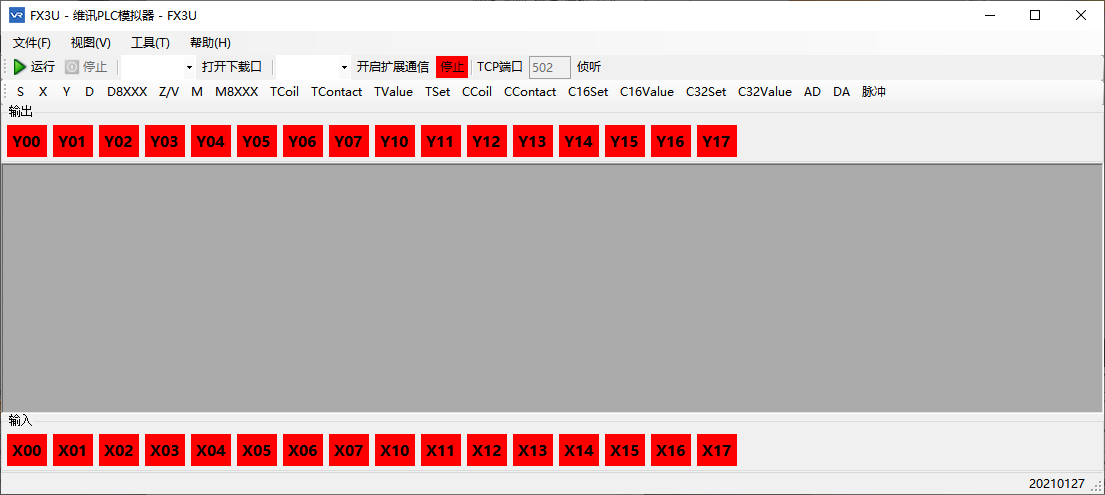

（3）. PLC仿真器启动

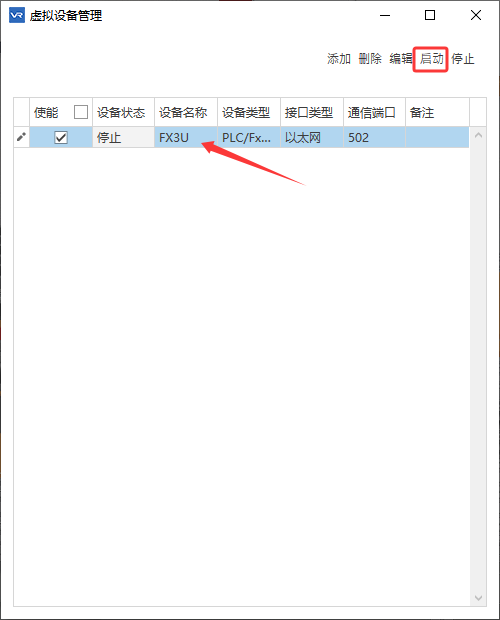

选择刚刚配置完成的PLC仿真设备，再点击“启动”启动PLC仿真器
2. SFB与虚拟PLC通讯建立

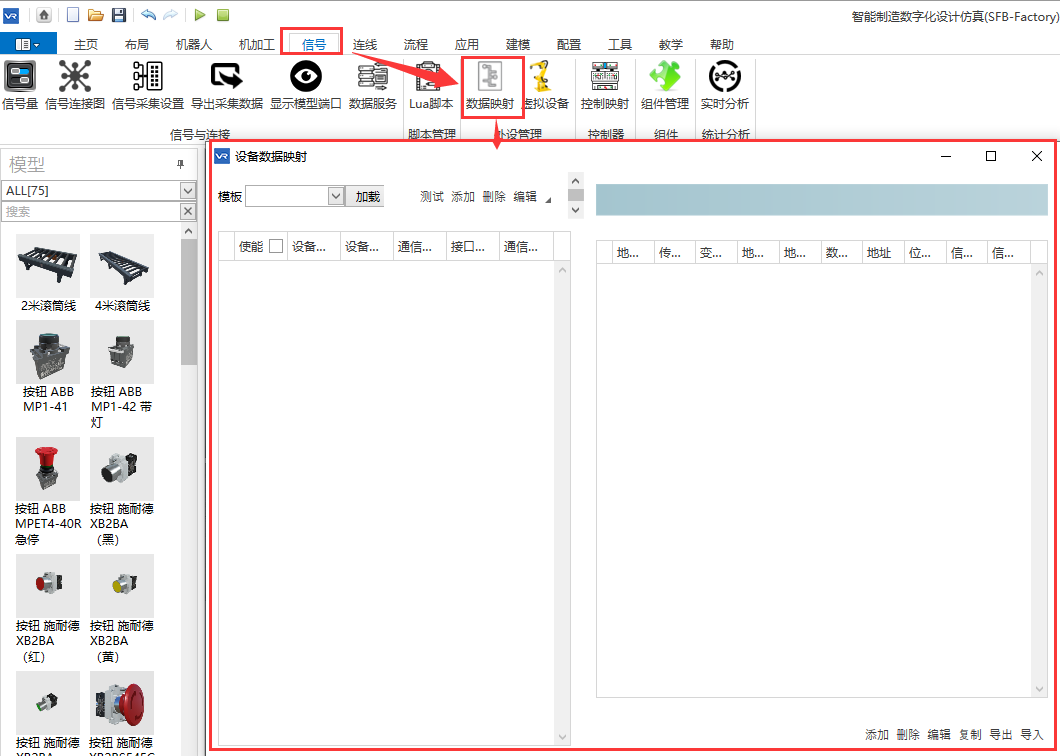

- SFB通讯配置 （1）. 打开数据映射窗口，菜单工具栏点击“信号-数据映射”。

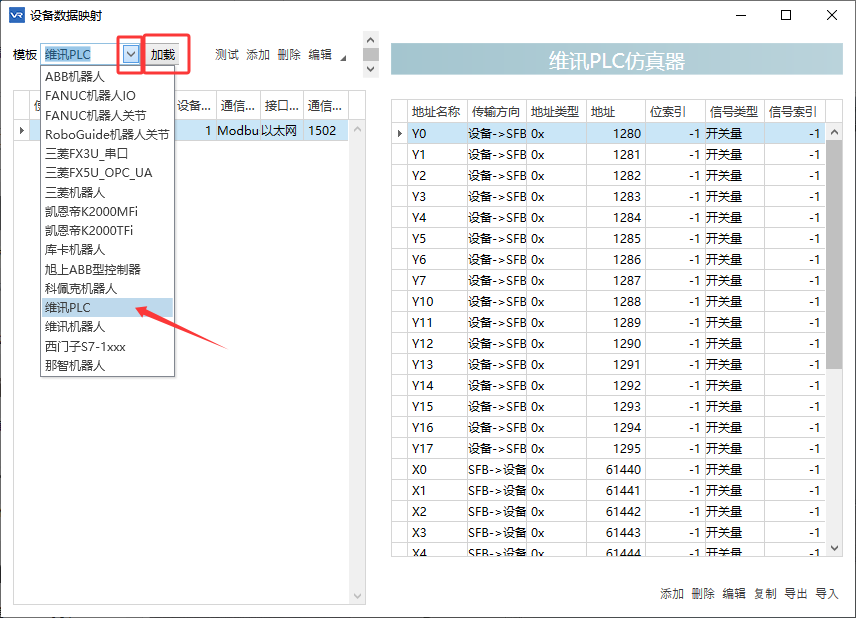

（2）. 添加设备，点击模板“下拉框”-选择模板-点击“加载”，从模板中加载设备（选择“维讯PLC”模板），模板中已经包含了部分常用的信号变量。

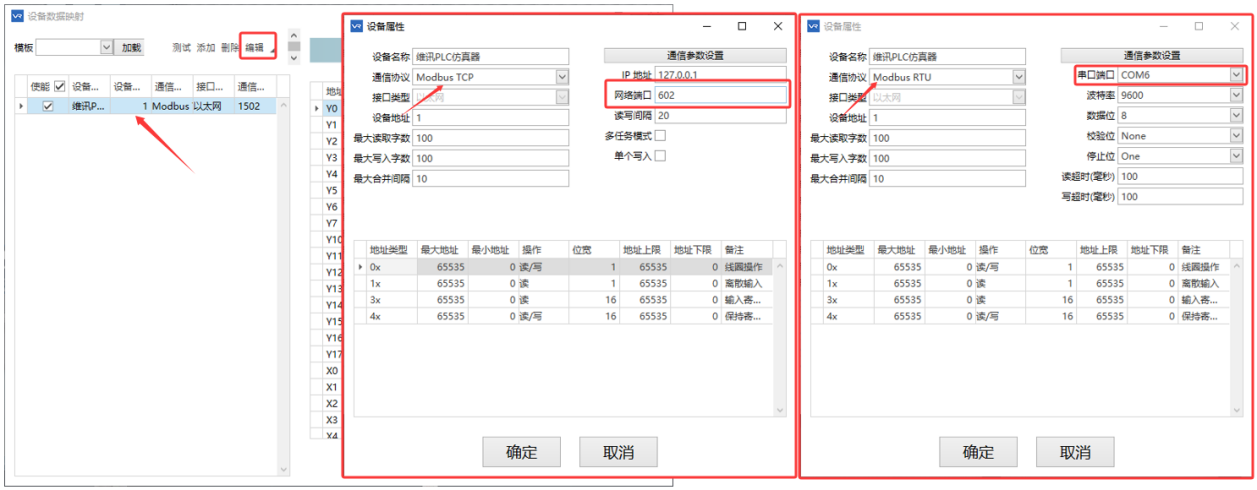

（3）. 设备属性配置，双击“设备栏”，或者选择设备再点击“编辑”，弹出设备属性窗口，配置设备的网络参数（自定义修改设备名称，通讯协议根据刚刚创建仿真器的通讯参数填写，协议是ModbusTCP则IP默认是127.0.0.1端口号要与仿真器一致，协议是ModbusRTU则选择与仿真器对应的串口）,点击“确定”保存配置。
- SFB与PLC通讯测试

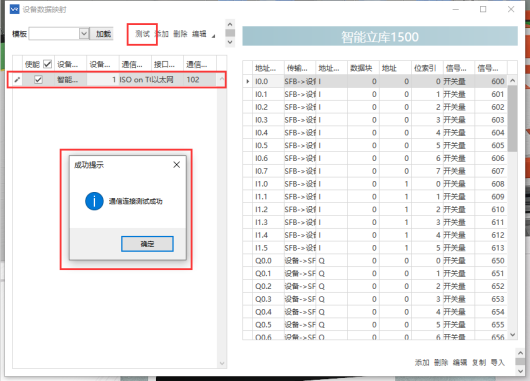

选中数据映射设备，点击“测试”测试PLC与SFB的通讯。
注意：一定要先启动PLC仿真器。
3. PLC仿真器通讯配置
- 建立虚拟串口对
本章节中出现的“Configure Virtual Serial Port Driver”软件非我司自主产品，用户请自行通过网络或其他途径下载、安装，如有侵权请联系删除。

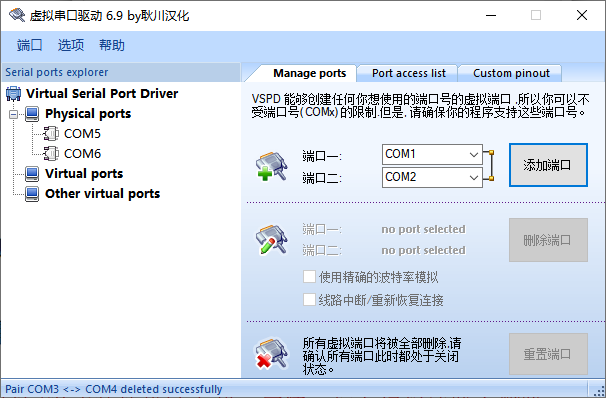

（1）. 启动虚拟串口软件“Configure Virtual Serial Port Driver”
（2）. 端口一和端口二分别选择“COM10”和“COM11”，点击“添加端口”按钮，完成虚拟串口对的添加，这里的两个端口就好比线的两头，在虚拟环境下创建了一根虚拟的串口线，串口线的两头分别对应着COM10和COM11

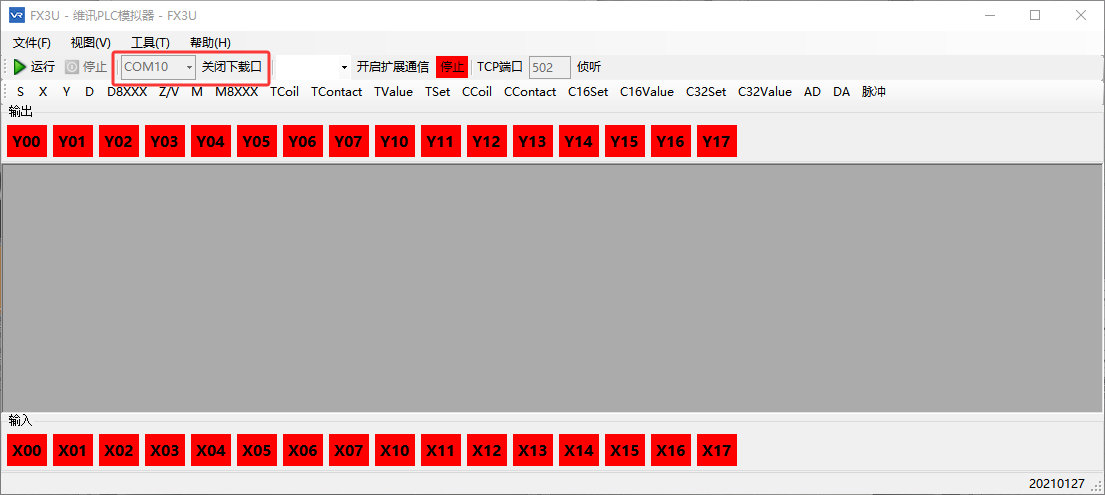

（3）. 设置完成后将“Configure Virtual Serial Port Driver”软件最小化或关闭 2. PLC仿真器通讯设置 （1）. 切换到虚拟PLC，下载口选择“COM10”，点击“打开下载口”，下载口的位置变为不可选择，“打开下载口”也变成“关闭下载口”，如下图。

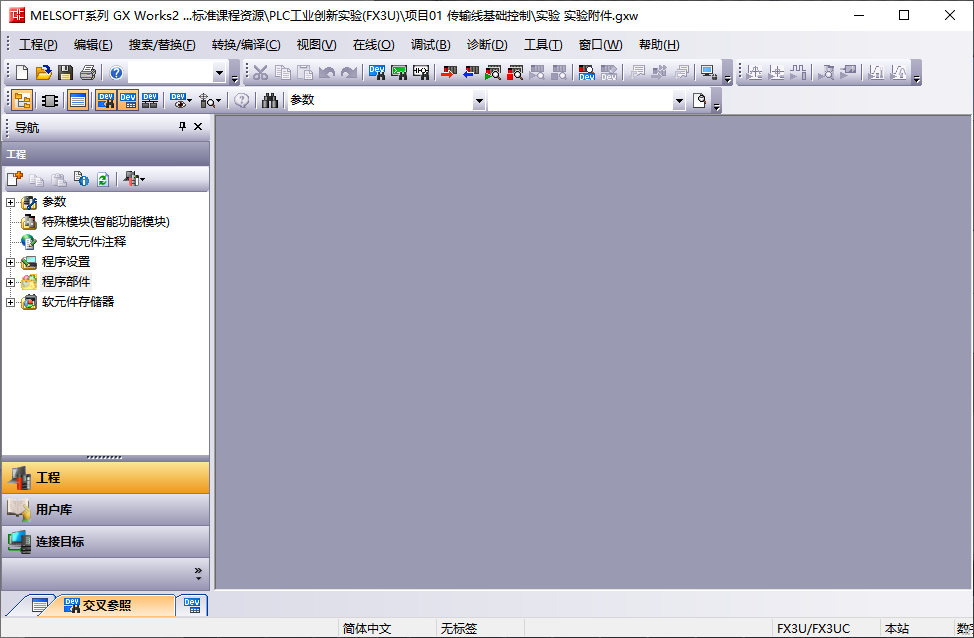

（2）. 打开GX Works2软件

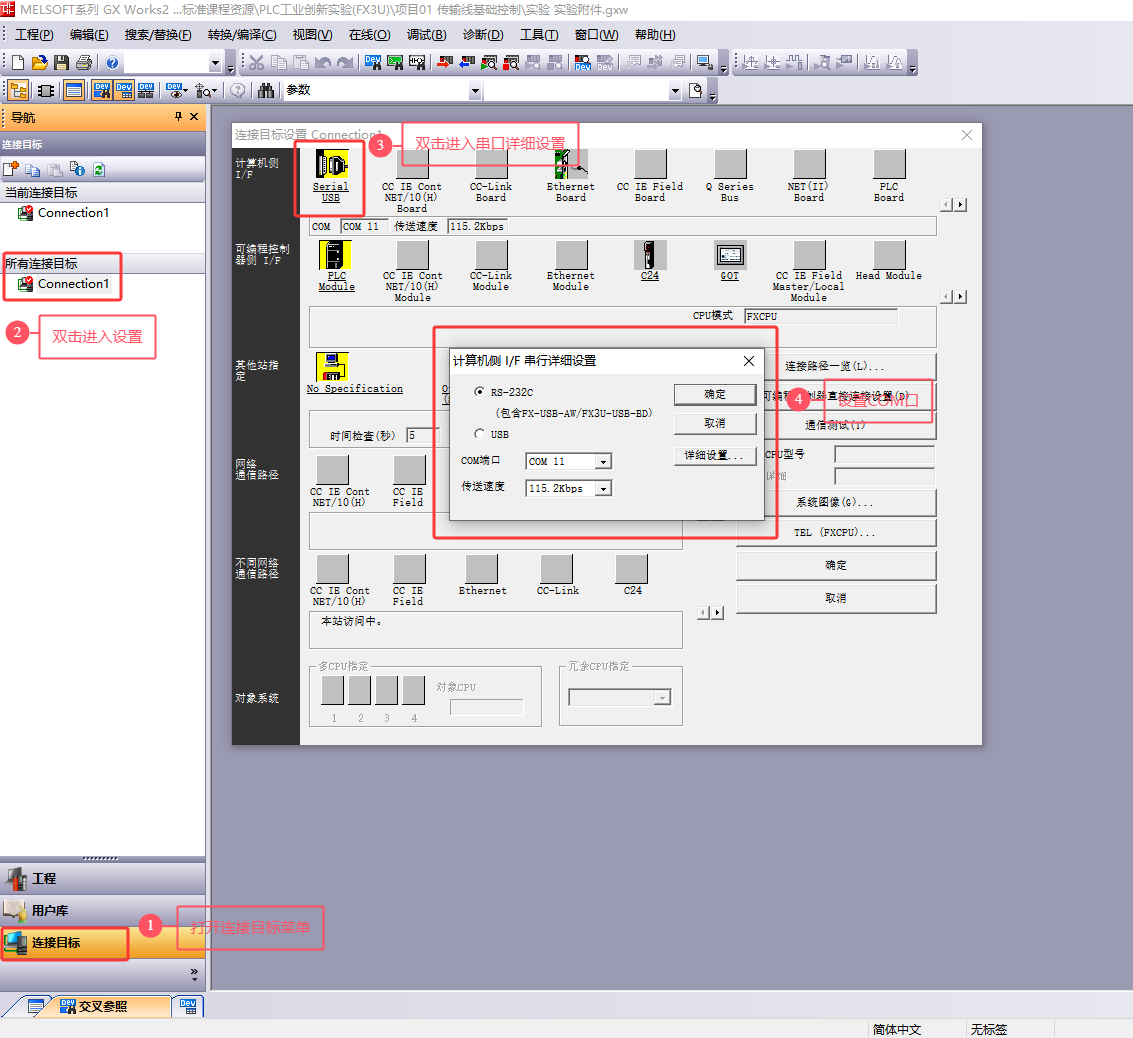

（3）. 在GX Works2软件中设置“连接目标”，建立软件与实物PLC的通讯。

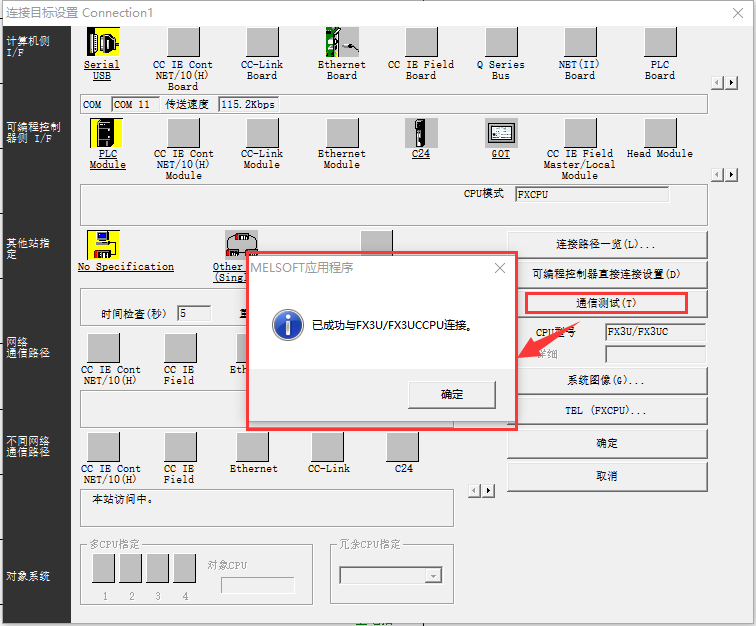

（4）. 测试GX Works2软件与实物PLC之间的通讯。
4. PLC编程、下载、运行监控
- 程序编写

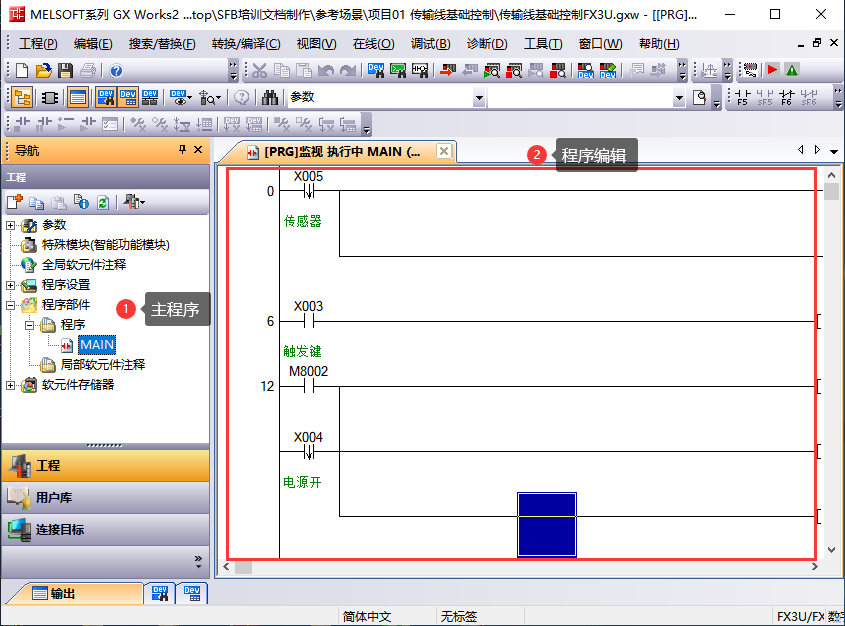

打开GX Works2软件，打开MAIN程序，点击“写入模式”图标
根据项目要求编辑程序，编辑完成后点击“转换（所有程序）”图标
，编译程序。
- 仿真程序下载

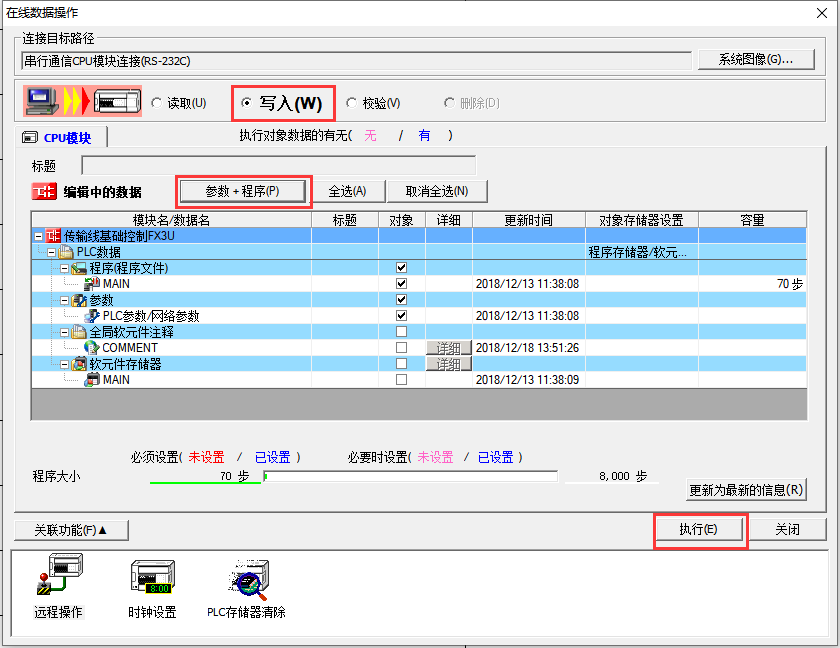

（1）. 点击“PLC写入”图标
，将PLC程序写入到PLC中。
- 程序监控

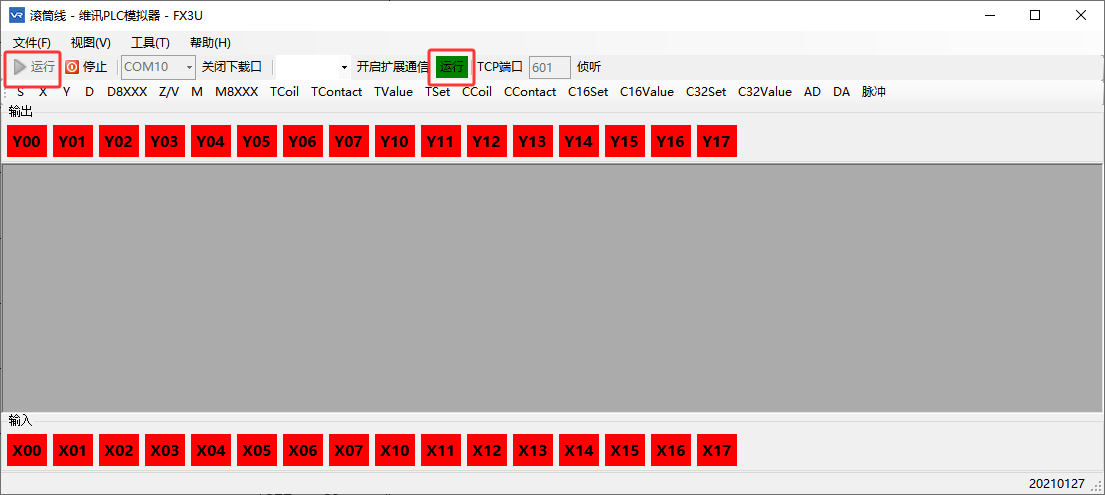

点击“运行按钮”运行启动仿真器运行

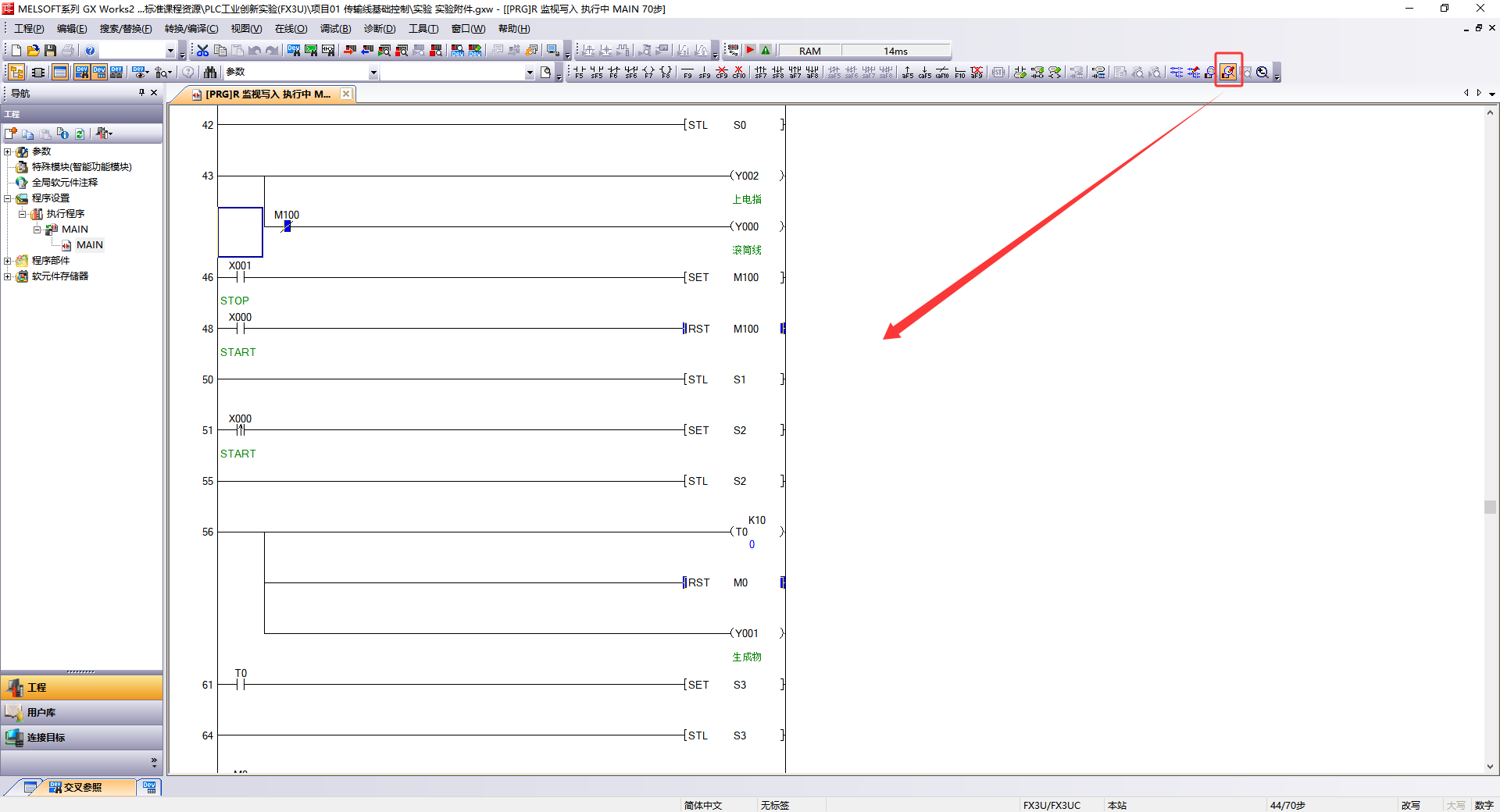

点击“监视模式”图标
或是“监视（写入模式）”图标
，启动程序监控，可实时监控PLC程序运行
