ST编程功能介绍

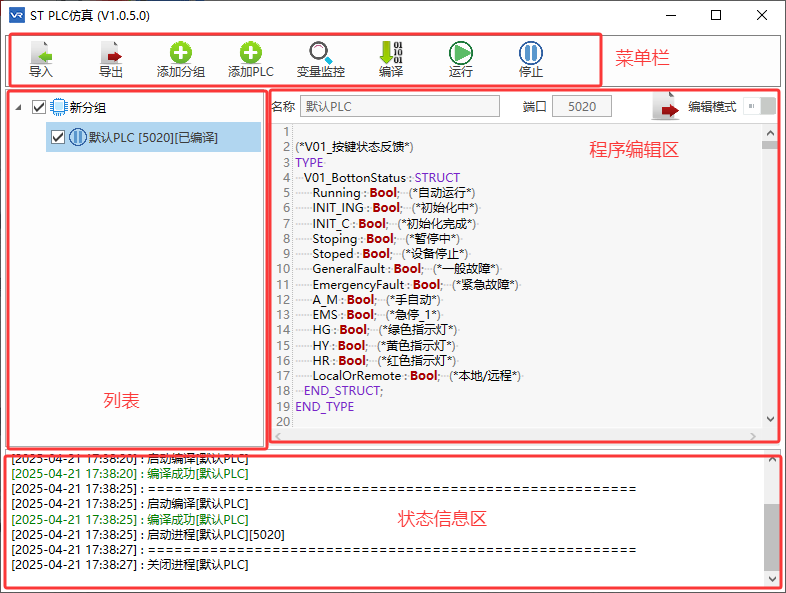

SFB內ST编程开发环境，ST语言全称结构化文本（Structured Text），是为可编程逻辑控制器（PLC）设计的编程语言，它是IEC 61131-3标准中支持的几种语言之一。ST语言具有与C语言等相似的语法结构，是文本形式的程序语言。SFB支持ST编程调试，并把ST编程代码导入到具体的PLC中。安装PLCSimulate插件后打开软件菜单栏【应用】-【SCL PLC仿真】进入ST编程界面，界面如下：
- 菜单栏 （1）. 导入：导入备份文档 （2）. 导出：导出备份文档 （3）. 添加分组：在列表添加新的分组 （4）. 添加PLC：在分组下面添加新得PLC （5）. 变量监控：SCL程序中所有用到得变量监控 （6）. 编译：编译SCL程序 （7）. 运行：运行SCL程序 （8）. 停止：停止SCL程序
- 列表：分组与PLC设备列表
- 程序编辑区：SCL程序编写区域 （1）. 名称：PLC名称编辑，可自定义 （2）. 端口：PLC通讯端口设置，根据项目通讯需要设置 （3）. 编辑模式：打开编辑模式即可进行程序编辑，关闭则不能编辑
- 状态信息区：程序当前状态信息观察区
