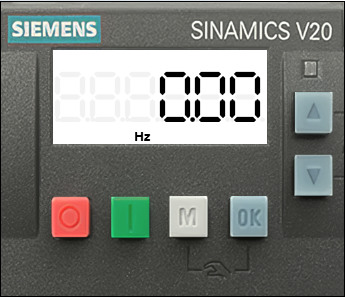

1. 面板按键操作

1. 单击停止按钮：停止变频器
2. 单击启动按钮：启动变频器
3. 显示菜单下单击M：进入参数菜单，可通过上下按钮选择，OK进入编辑，M/OK退出编辑
4. 参数菜单下长按M：进入显示菜单，可通过OK按钮切换参数
5. 显示菜单下长按M：进入设置菜单，可通过M按钮切换参数。其中参数可通过上下按钮切换，OK进入编辑，M/OK退出编辑。宏点击OK进入编辑，通过上下按钮选择，M/OK退出编辑
6. 按住Ctrl后，单击上键和下键可切换电机正反转
7. 按住Ctrl后，单击M和OK键可切换启动模式

2. 控制输出频率

1. BOP：设置选择命令源[P0700]参数为1，然后可通过控制最大电机频率[P1082]参数和基准频率[P2000]参数来控制输出频率
2. ModbusRTU：设置选择命令源[P0700]参数为5,然后可通过控制最大电机频率[P1082]参数、基准频率[P2000]参数和使用Modbus命令来控制输出频率

3. SFB端口接入

名称	类型	描述
输入-L1	Elec	单相交流电输入或三相交流电输入
输入-L2/N	Elec	单相交流电输入时应为0，三相交流电输入
输入-L3	Elec	单相交流电输入时应为NaN，三相交流电输入
输出-U	Elec	三相交流电输出1
输出-V	Elec	三相交流电输出2，若反转时，相位为输入-L3相位
输出-W	Elec	三相交流电输出3，若反转时，相位为输入-L2相位

4. 参数设置

1. 电机频率设置：设备首次上电（创建设备）或工厂复位时会显示电机频率设置界面进行设置，也可以通过参数P0100进行设置。其中50- >欧洲[kW]，60hp- >美国/加拿大[hp]，60- >美国/加拿大[kW]
   1. 显示菜单下，短按M进入参数菜单，通过上下按键选择P0010参数单击OK进入设置；
   2. 通过上下按键设置P0100参数，单击OK确认
2. 工厂复位：
   1. 显示菜单下，短按M进入参数菜单，通过上下按键选择P0010参数单击OK进入设置；
   2. 通过上下按键设置P0010参数为30，单击OK确认；
   3. 通过上下按键选择P970参数单击OK进入设置；
   4. 通过上下按键设置P970参数为1，单击OK复位
3. 电机额定电压，仅当 P0010 = 1（快速调试）时才能更改：
   1. 显示菜单下，短按M进入参数菜单，通过上下按键选择P0304参数单击OK进入设置；
   2. 通过上下按键设置P0304参数，单击OK确认
4. 电机额定电流，仅当 P0010 = 1（快速调试）时才能更改：
   1. 显示菜单下，短按M进入参数菜单，通过上下按键选择P0305参数单击OK进入设置；
   2. 通过上下按键设置P0305参数，单击OK确认
5. 电机额定功率，仅当 P0010 = 1（快速调试）时才能更改：
   1. 显示菜单下，短按M进入参数菜单，通过上下按键选择P0307参数单击OK进入设置；
   2. 通过上下按键设置P0307参数，单击OK确认
6. 电机额定功率因数，仅当P0100=50Hz或60Hz时可见， P0010 = 1（快速调试）时才能更改：
   1. 显示菜单下，短按M进入参数菜单，通过上下按键选择P0308参数单击OK进入设置；
   2. 通过上下按键设置P0308参数，单击OK确认
7. 电机额定效率，仅当P0100=60hp时可见， P0010 = 1（快速调试）时才能更改：
   1. 显示菜单下，短按M进入参数菜单，通过上下按键选择P0309参数单击OK进入设置；
   2. 通过上下按键设置P0309参数，单击OK确认
8. 电机额定频率，仅当 P0010 = 1（快速调试）时才能更改：
   1. 显示菜单下，短按M进入参数菜单，通过上下按键选择P0310参数单击OK进入设置；
   2. 通过上下按键设置P0310参数，单击OK确认
9. 电机额定转速，仅当 P0010 = 1（快速调试）时才能更改：
   1. 显示菜单下，短按M进入参数菜单，通过上下按键选择P0311参数单击OK进入设置；
   2. 通过上下按键设置P0311参数，单击OK确认
10. 连接宏设置：
    1. 先执行工厂复位操作；
    2. 显示菜单下，长按M进入设置菜单，通过M按键选择CnXXX参数单击OK进入设置；
    3. 通过上下按键设置连接宏参数，单击OK确认，参数前出现“-”前缀表示已选择；
    4. 在管理面板点击“上电重启”

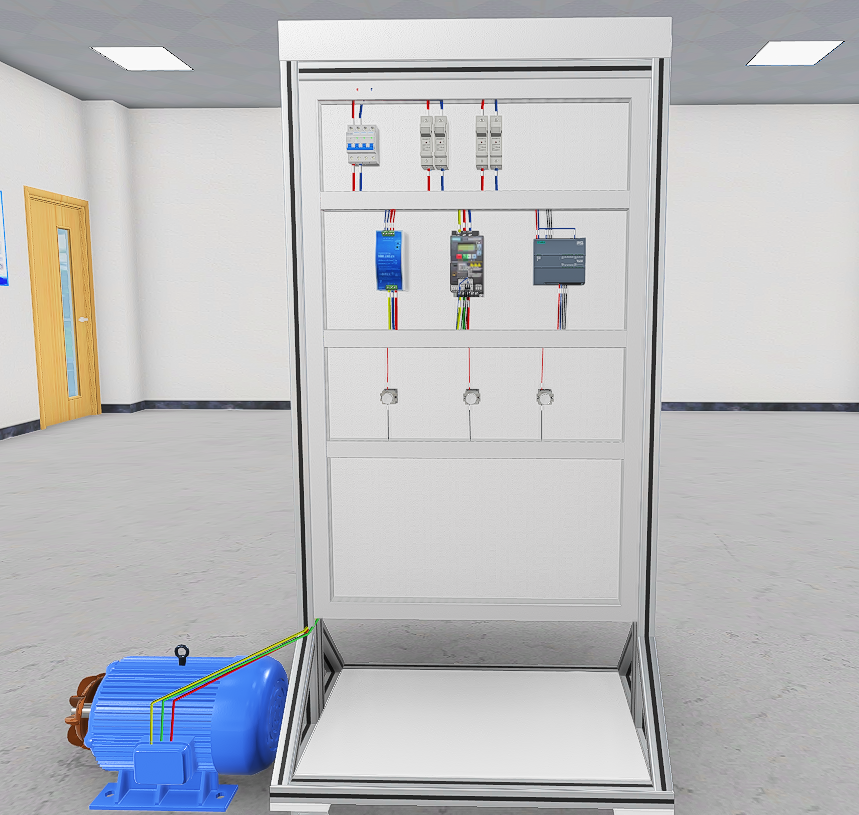

5. 快速开始

1. BOP控制
   1. 添加V20设备
   2. 选中设备后，点击右侧的端口信息，绑定SFB端口
   3. 长按M键（ >2s）进入设置菜单
   4. 单击M建（<2s）切换到连接宏参数（Cnxxx）
   5. 单击OK键进入编辑状态（前缀“-”消失）
   6. 单击上键/下键选择Cn001（BOP为唯一控制源），在设备信息中点击上电重启按钮
   7. 单击OK键保存设置（前缀“-”出现）
   8. 运行模式（按住Ctrl单击M+OK键）：
      1. 自动：无标识时，SFB进入运行状态时且设备勾选使能，显示菜单-输出频率应出现读数，单击启动键，显示菜单-输出频率应出现读数，单击停止键，显示菜单-输出频率读数应坡度下降到0，长按停止键，显示菜单-输出频率读数应直接到0；
      2. 手动：出现标识时，SFB进入运行状态，单击启动键，显示菜单-输出频率应出现读数，单击停止键，显示菜单-输出频率读数应坡度下降到0，长按停止键，显示菜单-输出频率读数应直接到0；
      3. 点动：出现闪烁标识时，SFB进入运行状态，按住启动键，显示菜单-输出频率应出现读数，松开启动键，显示菜单-输出频率读数应坡度下降到0
2. Modbus控制
   1. 添加V20设备
   2. 选中设备后，点击右侧的端口信息，绑定SFB端口
   3. 长按M键（ >2s）进入设置菜单
   4. 单击M建（<2s）切换到连接宏参数（Cnxxx）
   5. 单击OK键进入编辑状态（前缀“-”消失）
   6. 单击上键/下键选择Cn011（BOP为唯一控制源），在设备信息中点击上电重启按钮
   7. 单击OK键保存设置（前缀“-”出现）
   8. 运行模式（按住Ctrl单击M+OK键）：
      1. 自动：无标识时，SFB进入运行状态时且设备勾选使能，显示菜单-输出频率应出现读数；
      2. 手动：出现标识时，SFB进入运行状态，单击启动键，显示菜单-输出频率应出现读数，单击停止键，显示菜单-输出频率读数应坡度下降到0，长按停止键，显示菜单-输出频率读数应直接到0；
      3. 点动：出现闪烁标识时，SFB进入运行状态，按住启动键，显示菜单-输出频率应出现读数，松开启动键，显示菜单-输出频率读数应坡度下降到0

6. Modbus映射表

寄存器	寄存器	功能	读写	读写参数	读写参数	单位	系数	范围
00 02	40003	频率设定值	R/W	-	-	%	100	0.0-100.0
00 04	40005	正向/方向命令	R/W	-	-	-	1	0
00 05	40006	启动命令	R/W	-	-	-	1	0
00 0E	40016	基准频率	R/W	P2000	P2000	Hz	100	1.0-550.0
00 63	40100	STW[0] ON	R/W	-	-	-	1	0
00 63	40100	STW[0] ON	R/W	-	-	-	1	0
00 63	40100	STW[0] ON	R/W	-	-	-	1	0
00 63	40100	STW[2] OFF3	W	-	-	-	1	0
00 63	40100	STW[11] 正反向	R/W	-	-	-	1	0
