电路仿真与测量

更新索引

电、气、液的连线场景运行前通常要点击【连线】-【更新索引】按钮用于更新当前连线的信号索引状态。

注意：当连线状态有更改的时候，都需要点击【更新索引】。

电路仿真

运行模式下对电路中的开关、按钮、等器件进行操作，电路会做出相应的反应，选中电器件模型可以查看模型端口的电信号状态。 点击【菜单栏】-【运行】按钮，运行场景，控制电路开始运行。

插入演示视频

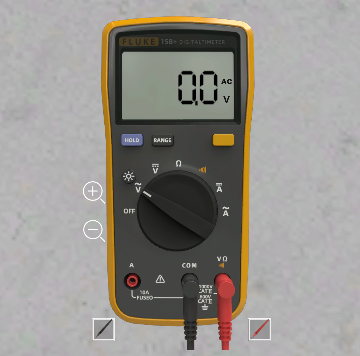

万用表测量

电路运行状态下，可以使用万用表测量电路的电压，用于判断电路的状态，也可以用于排除电路的故障等等。

1. 万用表节点电压测量

插入视频

2. 虚实结合万用表应用 插入视频

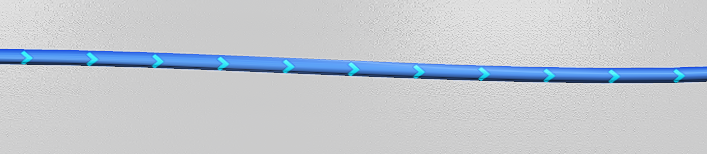

流向显示

点击【连线】-【流向显示】显示场景中连接的电、气、液线缆的流向。
