连线操作
连线操作

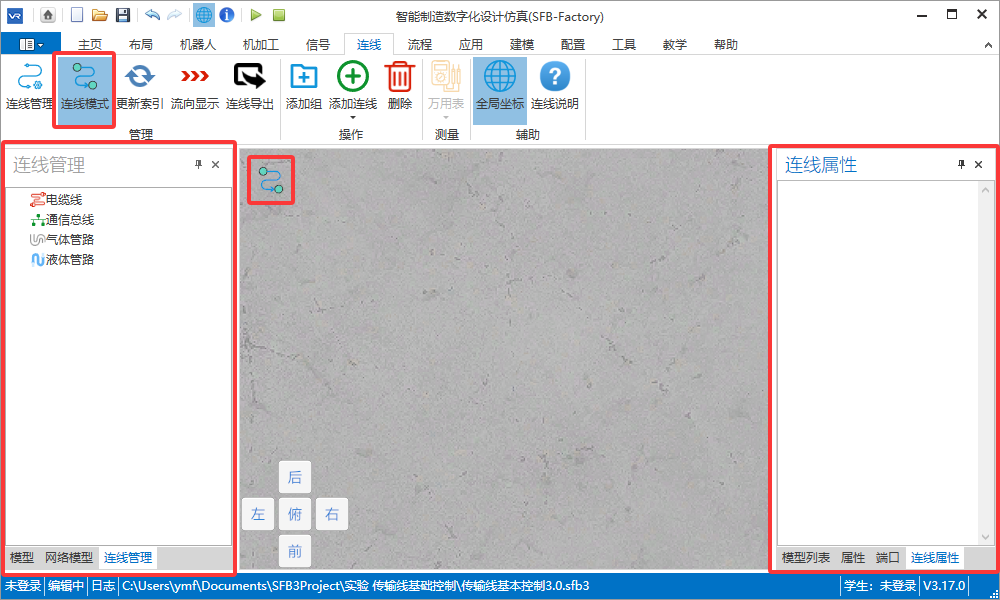

点击【菜单栏】-【连线】-【连线模式】进入连线模型，软件界面左侧自动弹出“连线管理”窗口，右侧自动弹出“连线属性”窗口，场景左上方出现“连线图标”，若不小心关掉了连线管理窗口，点击【连线管理】可以重新打开。
注意：编辑状态下，连线模式打开时，才能进行连线的添加删除操作，运行状态下，不允许编辑连线。同类型信号之间连线才有效。
快捷键：
- 已有连线端点重连接：选中连线端点，鼠标放在接线柱上，按下Ctrl +鼠标右键；
- 已有连线添加中间点：Ctrl + 鼠标左键；
- 已有连线删除中间点：Backspace；
- 新建连线时撤销点：Ctrl +Z；
- 新建连线时正交添加点：shift + 鼠标左键；
- 连线管理窗口
连线管理中主要包含电缆线、通信总线、气体管路、液体管路四个初始栏，分别对应连线的四种类型。

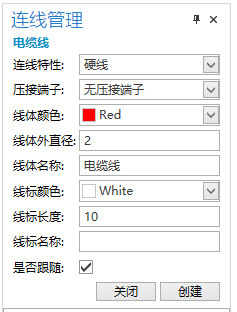

点击【菜单栏】-【连线】-【添加连线】可以直接添加四种连线，填写线缆属性创建线缆，线缆对应生成到连线管理的四个初始栏下。
电缆线 气体管路
液体管线 通讯总线

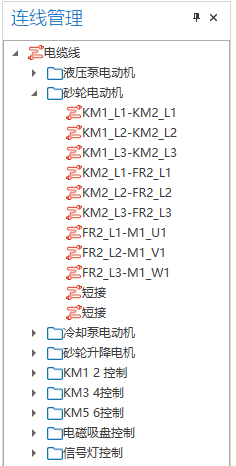

若线缆过多，可以进行组管理，选中需要添加组的栏目，点击【菜单栏】-【连线】-【添加组】，则可以在该栏下添加一个组，方便将线缆分组管理。

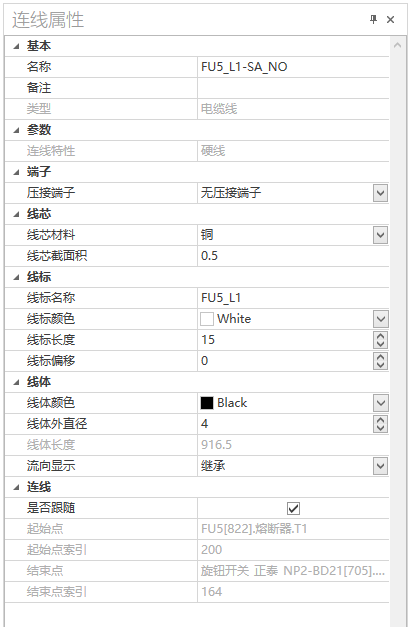

- 连线属性窗口
连线属性窗口主要用于显示编辑在连线管理窗口种选定对象得属性，例如连线属性、组属性，等等。
