刀具安装
刀具安装
安装到主轴

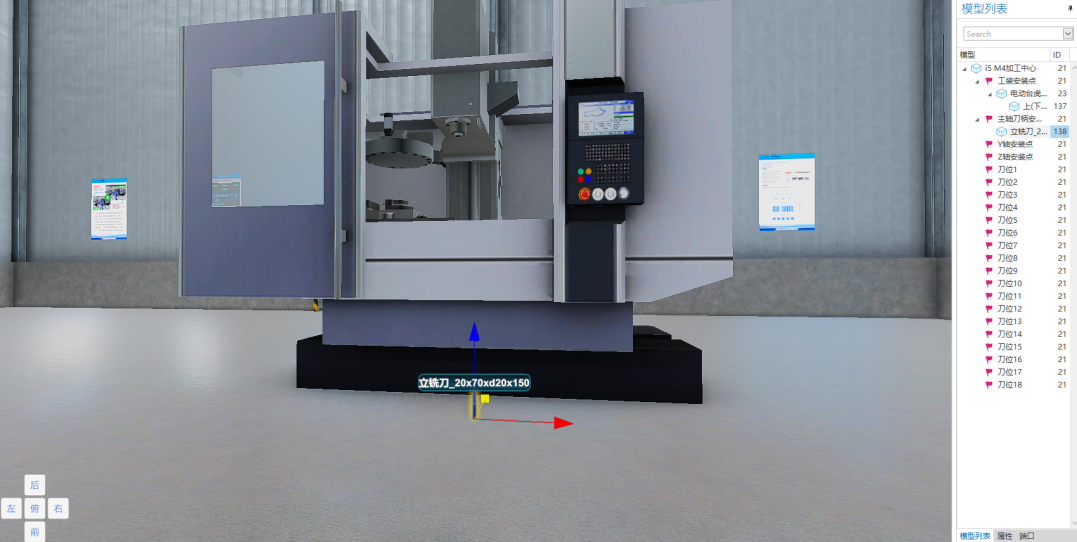

- 向场景内拖入铣刀，并修改上下级关系。
在模型列表中，拖动道具模型到主轴刀柄安装点下方，形成上下级关系。

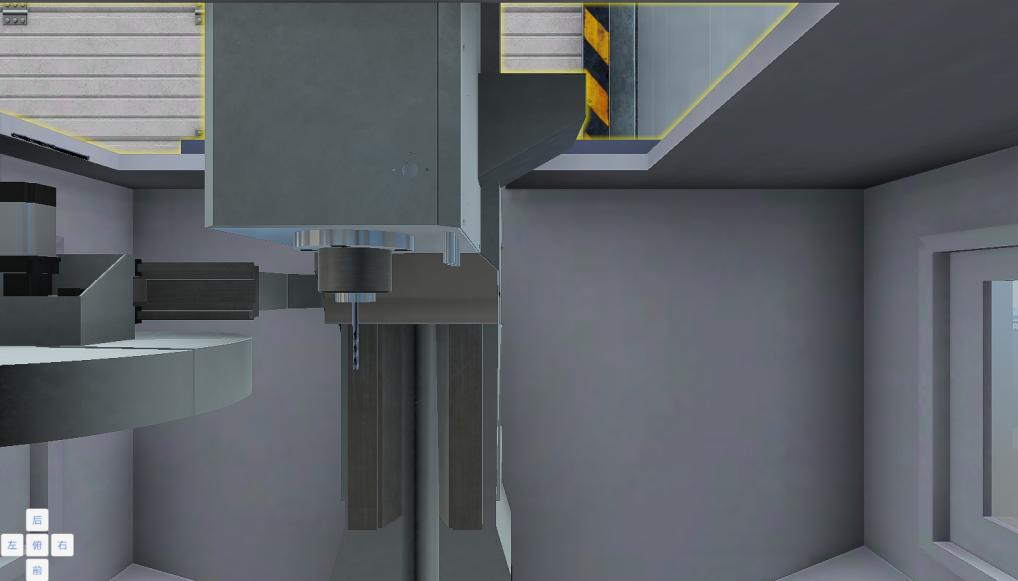

- 该仿真系统中也模拟了刀具模型碰撞的真实效果，因此在安装刀具时，应注意不要碰到其他模型。可以先通过拖动到主轴附近，然后通过属性更改坐标值，使其处于原点位置。

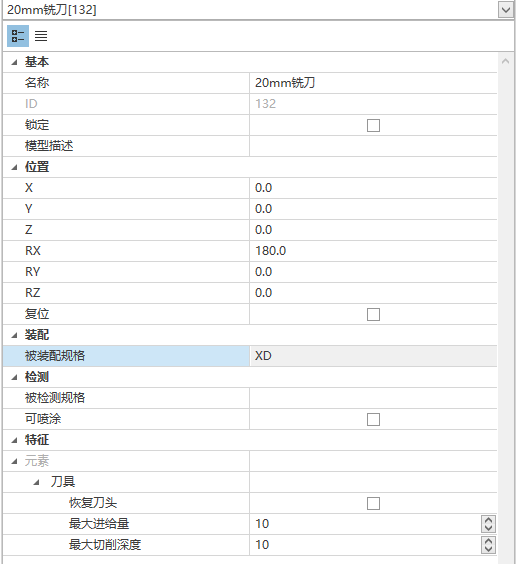

- 然后设置铣刀与加工中心主轴的装配规格和被装配规格等属性。
- 勾选加工中心的端口处的“主轴拉刀-控制”复选框。
- 更改铣刀的位置，直到出现主轴拉刀吸附的反馈信号。

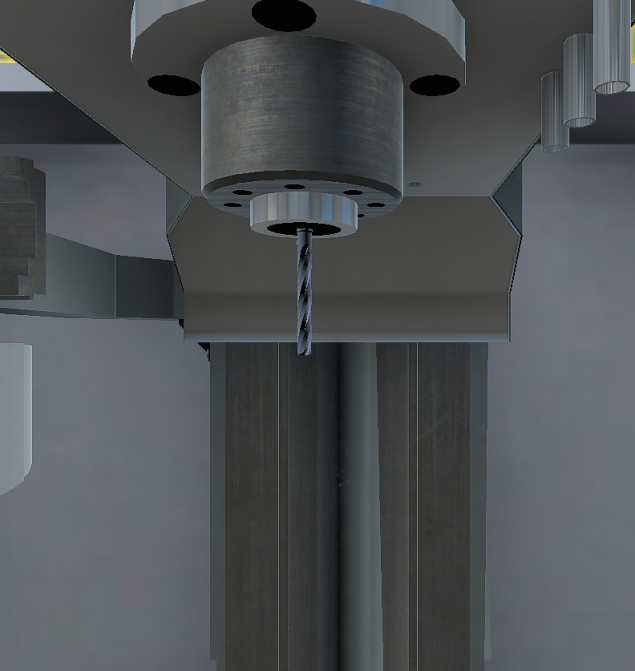

此时可以发现，刀具已经安装到主轴上。
安装到刀库

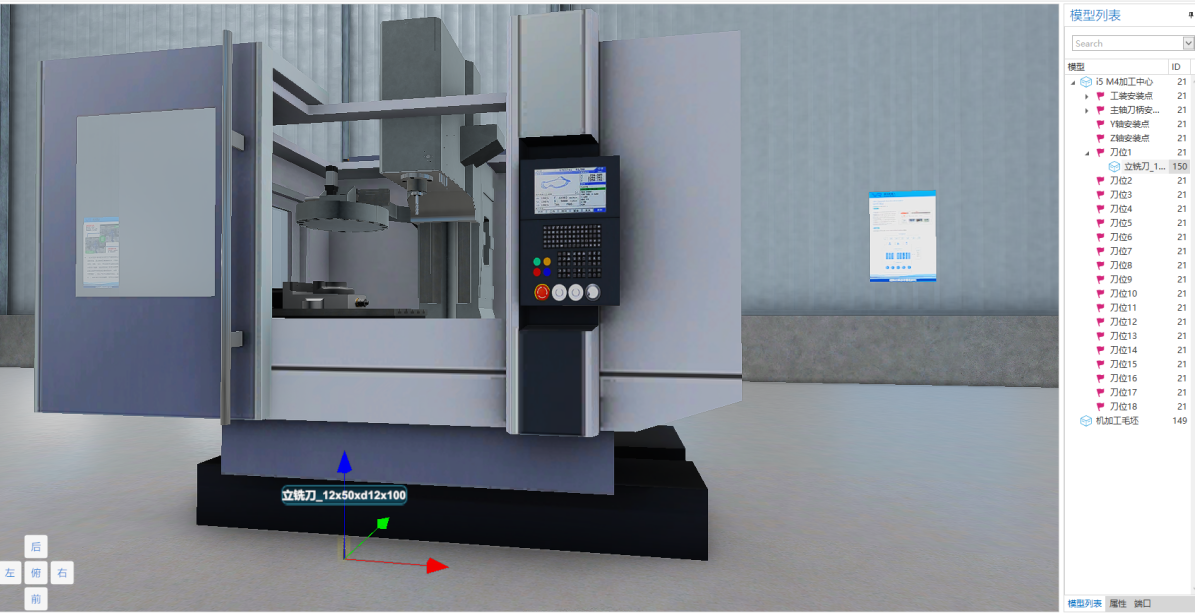

- 向场景内拖入铣刀，并修改上下级关系。
在模型列表中，拖动道具模型到刀位1下方，形成上下级关系。
- 该仿真系统中也模拟了刀具模型碰撞的真实效果，因此在安装刀具时，应注意不要碰到其他模型。可以先通过拖动到目标刀位附近，然后通过属性更改坐标值，使其处于原点位置。
- 然后设置铣刀与加工中心目标刀位的装配规格和被装配规格等属性。
- 勾选加工中心的端口处的“刀位1卡扣-控制”复选框。
- 更改铣刀的位置，直到出现刀位1卡扣吸附的反馈信号。

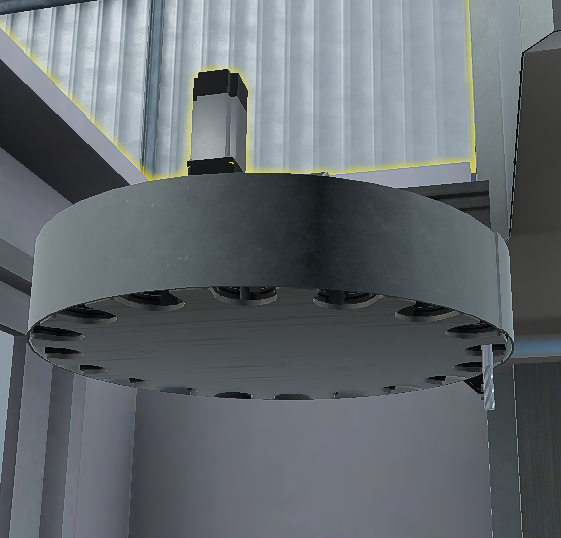

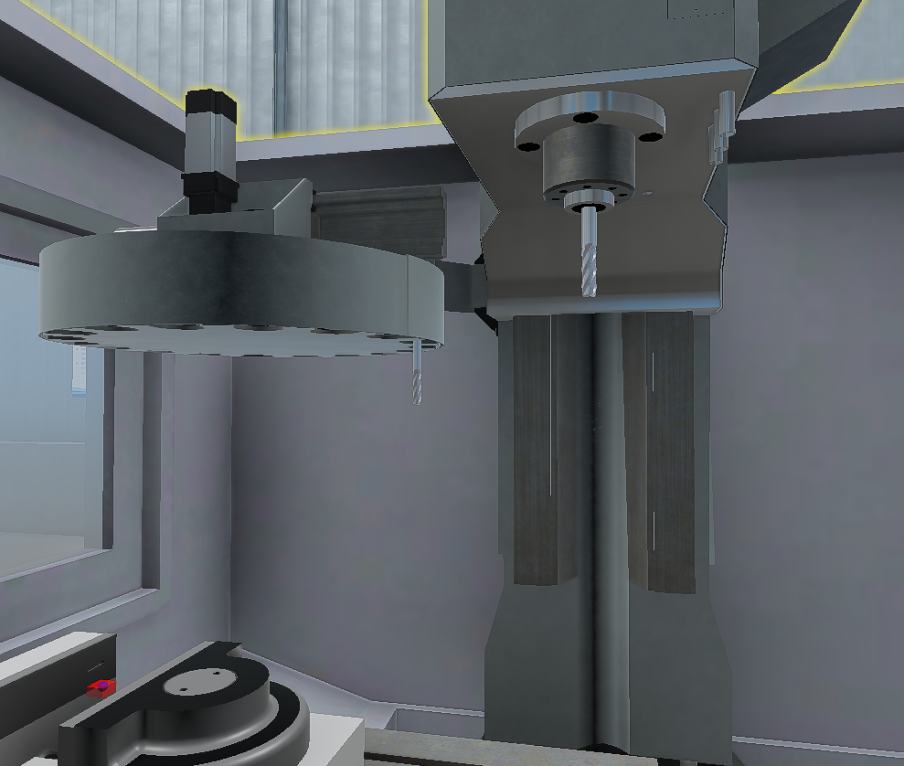

此时可以发现，刀具已经安装到目标刀位上。
